Types de courroies
Les bandes transporteuses Eye Link ont une construction standard basée sur une forme modulaire droite. Il est conçu et construit sans entretoises ou soudé perpendiculairement sous les fils. Cela permet une excellente fluidité dans les applications où aucun support croisé n'est requis. Les bandes transporteuses Eye Link sans entretoises sont également faciles à réparer à un coût minime.
Bandes transporteuses à œillet - Disponibles en six types qui présentent leurs propres avantages spécifiques.
Des ceintures à œillets avec œillets pressés pour créer la plus petite ouverture possible aux ceintures à œillets avec ressorts pour garantir une bonne résistance aux chocs et aux forces latérales - PFM Screen propose de nombreux types de ceintures à œillets qui ont chacune leurs avantages spécifiques.

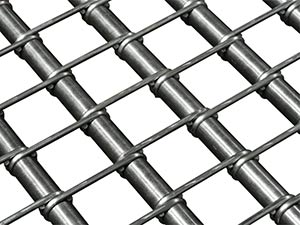

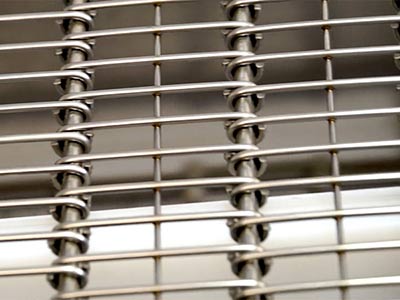

Liens complets

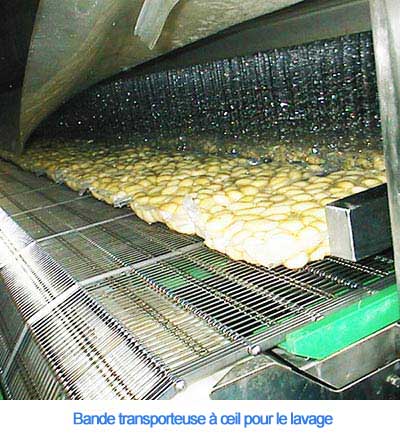

Sur une ceinture à maillons pleins, les œillets se trouvent les uns contre les autres et l'ouverture est égale au diamètre du fil. Il est conçu et construit sans entretoises ou soudé perpendiculairement sous les fils. Cela permet une excellente fluidité dans les applications où aucun support croisé n'est requis. La bande est souvent utilisée dans la transformation des aliments pour sa surface de transport plate, sa configuration à mailles ouvertes et sa facilité de nettoyage. Ce type de bande transporteuse à lien à œil sans entretoises est également facilement réparable à un coût minime.
Liens oculaires pressés
Certaines applications nécessitent la plus petite ouverture possible. En aplatissant les yeux des liens de l'œil, l'ouverture entre les liens devient plus petite. Ce type est très approprié pour les produits de petite taille et de structure fine.
Liens d'oeil soudés
Les liens d'oeil sont soudés sur un fil d'emplacement, de sorte qu'un module est créé. Selon le traitement des produits concernés, des ouvertures très étroites et très larges peuvent être créées. Le fil soudé élimine les potentiels pièges à bactéries sous les entretoises, ressorts, anneaux et manchons. Cette configuration rend le nettoyage et l'assainissement plus faciles et plus efficaces.
Liens à œil pressés et soudés
Certaines applications nécessitent une courroie stable en combinaison avec une petite ouverture / vidange. La précision de notre procédé de soudage nous permet de produire des modules avec de très petits intervalles entre les maillons oculaires. La structure modulaire permet l'assemblage de courroies très larges.

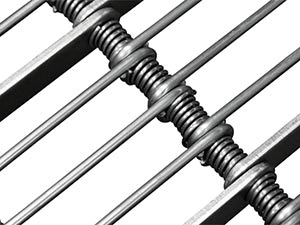

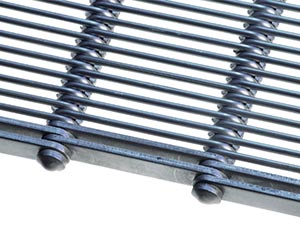

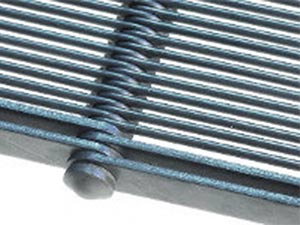

Liens oculaires avec ressorts

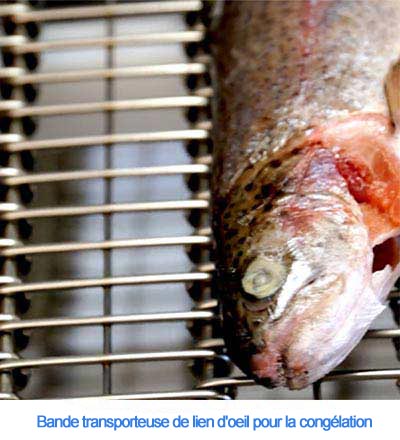

Les ressorts aident à créer une courroie plus stable dimensionnellement dans les applications de chauffage ou de congélation. Ces courroies sont plus stables dimensionnellement car les fils sont capables de se déplacer sur la barre transversale. Les ressorts exposent également une grande partie de la bielle pour un nettoyage et une désinfection améliorés. Le placement des ressorts entre les maillons à œil garantit leur positionnement à intervalles réguliers. Le résultat est une ceinture relativement légère avec des qualités spécifiques, comme une bonne résistance aux chocs et une résistance aux efforts latéraux.

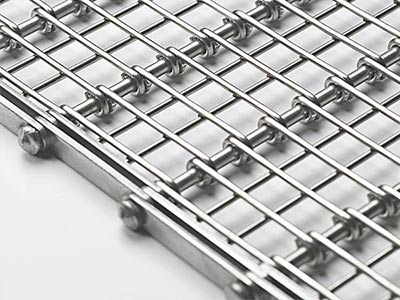

Liens oculaires avec bagues ou rondelles
Cette variante polyvalente de ceinture de liaison à œil utilise des coussinets ou des rondelles entre les fils pour augmenter l'écart de la ceinture. En augmentant l'espace de la courroie, plus d'air circulera autour du bas du produit. L'augmentation de l'exposition du produit à ce flux d'air supplémentaire améliore l'efficacité de votre processus. Lorsque des coussinets ou des rondelles sont ajoutés, les courroies deviennent plus lourdes et plus rigides.
Disponibilité Edge

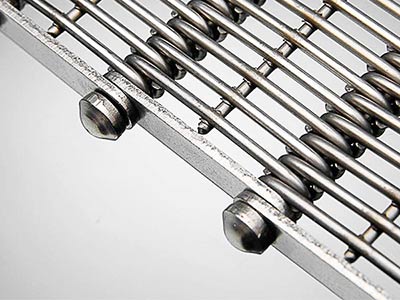

Ceinture Eye Link avec bord soudé
Des deux côtés, la courroie est équipée de maillons de plaque, et les extrémités les plus éloignées des barres transversales sont équipées de rondelles et ensuite soudées. Il en résulte une finition soignée de la courroie en combinaison avec la surface d'appui souhaitée.

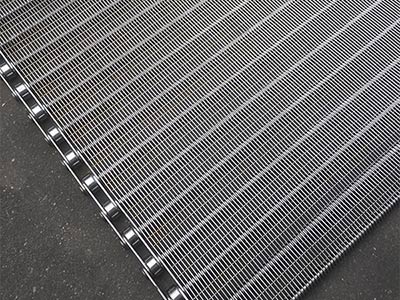

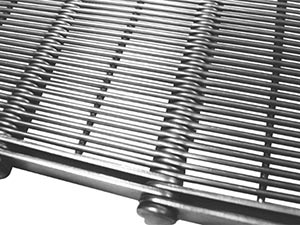

Ceinture Eye Link avec plaques de renforcement
Les plaques de renforcement sont le style de bord typique. Ce sont des plaques métalliques solides ajoutées avant que la bielle ne soit soudée. Les bords de la bande sont généralement formés par deux ou plusieurs rangées de maillons de plaque. Les maillons en fil et les maillons en plaques sont assemblés sur la barre transversale qui est équipée des deux côtés d'une bague soudée ou d'une tête aboutée. Des plaques de renforcement supplémentaires peuvent être ajoutées au bord de la ceinture, ou à des incréments spécifiés sur la largeur de la ceinture pour améliorer encore la résistance de cette ceinture.

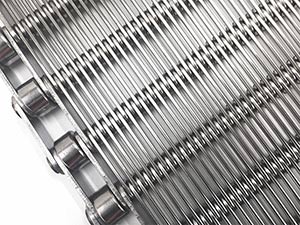

Ceinture Eye Link avec bord de chaîne
Les bords de la ceinture sont formés par une chaîne à broches creuses. Les maillons et chaînes sont assemblés sur la tige transversale qui est équipée des deux côtés d'un anneau soudé. La chaîne est principalement maintenue en place en soudant un anneau à l'extérieur ainsi qu'à l'intérieur de la chaîne. Si les extrémités des barres transversales sont rétrécies, l'intérieur de la chaîne est sécurisé par ce rétrécissement et la bague intérieure est annulée. Les bords de chaîne sur les ceintures à maillons oculaires comme méthode alternative pour entraîner la courroie pour un suivi et une fiabilité améliorés.

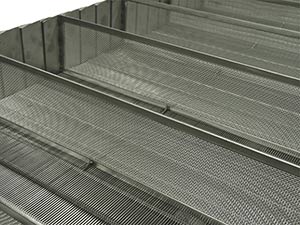

Ceinture Eye Link avec protections latérales
Les courroies Eye Link peuvent être équipées de protections latérales pour empêcher le produit de tomber du côté de la courroie. La hauteur et la forme des protections latérales peuvent être personnalisées pour votre produit ou votre application. Ces protections latérales peuvent également être insérées en divers points sur la largeur de la bande, fournissant une séparation positive entre les rangées de produit.
Disponibilité des matériaux
Acier inoxydable 304 et 316, acier au carbone, autres matériaux disponibles sur demande
|
Matériel
|
Température de fonctionnement maximale du fil °C
|
|
Acier Carbone
|
550
|
|
304 acier inoxydable
|
750
|
|
Acier inoxydable 316
|
800
|
|
Acier inoxydable 316L
|
800
|

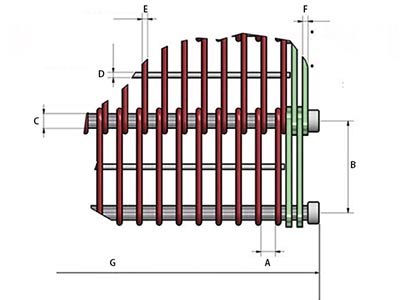

Caractéristiques
A: Largeur de l'espace (mm) B: Pas (mm)
C: Diamètre de tige croisée (mm) D: Diamètre de fil soudé par dessous (mm)
E: Diamètre de lien de fil (mm) F: Plaque de renforcement (mm)
G: Largeur totale de la bande (mm)
Bande transporteuse à œillet sans entretoises
|
Bande transporteuse à œillet sans entretoises
|
|
Numéro d'article
|
Pas de ceinture (mm)
|
Fil Dia. (mm)
|
Cross Rod Dia. (mm)
|
Pas de ceinture (mm)
|
Fil Dia. (mm)
|
Diamètre de tige croisée. (mm)
|
|
ELCB01
|
15.875
|
1.8
|
3.2
|
50
|
3
|
5
|
|
ELCB02
|
25
|
2
|
5
|
50.8
|
1.6
|
8
|
|
ELCB03
|
25.4
|
2
|
5
|
50.8
|
1.6
|
6
|
|
ELCB04
|
30
|
1.6
|
4
|
50.8
|
2
|
8
|
|
ELCB05
|
30
|
2
|
4
|
50.8
|
2.5
|
8
|
|
ELCB06
|
30
|
2
|
5
|
50.8
|
2.5
|
5
|
|
ELCB07
|
30
|
2
|
7
|
50.8
|
3
|
5
|
|
ELCB08
|
30
|
2
|
8
|
50.8
|
4
|
7
|
|
ELCB09
|
31.75
|
2
|
5
|
60
|
2
|
5
|
|
ELCB10
|
50
|
1.4
|
5
|
60
|
2.5
|
5
|
|
ELCB11
|
50
|
1.6
|
5
|
70
|
4
|
7
|
|
ELCB12
|
50
|
2
|
5
|
75
|
2.5
|
5
|
|
ELCB13
|
50
|
2.5
|
6
|
75
|
2.5
|
8
|
|
ELCB14
|
50
|
2.5
|
8
|
100
|
3
|
8
|
|
Bande transporteuse à œillet avec espacement sous fil soudé
|
|
Numéro d'article
|
Pas de ceinture
(mm)
|
Diamètre du fil
(mm)
|
Diamètre de la tige transversale
(mm)
|
Espacement minimum de l'espace
(mm)
|
Gap par étapes de
(mm)
|
Nombre maximum
de fils soudés
(mm)
|
|
ECBWS01
|
15.875
|
1.8
|
3.2
|
2
|
0.1
|
1
|
|
ECBWS02
|
25
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS03
|
25.4
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS04
|
30
|
2
|
4
|
2.3
|
0.1
|
2
|
|
ECBWS05
|
30
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS06
|
50
|
2
|
5
|
2.3
|
0.1
|
3
|
|
ECBWS07
|
50
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS08
|
50
|
2.5
|
6
|
2.8
|
0.1
|
3
|
|
ECBWS09
|
50.8
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
ECBWS10
|
50.8
|
3
|
8
|
3.3
|
0.1
|
3
|
|
ECBWS11
|
75
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS12
|
75
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
Bande transporteuse à oeil avec ressorts comme entretoises
|
|
Numéro d'article
|
Pas de ceinture
(mm)
|
Diamètre du fil
(mm)
|
Diamètre de
la tige transversale
(mm)
|
Espacement minimum de l'espace
(mm)
|
Espacement des espaces également disponible dans ces largeurs
(mm)
|
|
ECBWS01
|
25
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS02
|
25.4
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS03
|
30
|
2
|
4
|
7
|
8
|
10
|
12
|
-
|
-
|
20
|
|
ECBWS04
|
30
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS05
|
31.75
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS06
|
50
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS07
|
50
|
2.5
|
5
|
7.5
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS08
|
50
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS09
|
50
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS10
|
50.8
|
2
|
6
|
7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS11
|
50.8
|
2
|
8
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS12
|
50.8
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS13
|
50.8
|
2.5
|
8
|
10
|
-
|
-
|
-
|
15
|
-
|
20
|
|
ECBWS14
|
50.8
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS15
|
50.8
|
4
|
8
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS16
|
60
|
2.5
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS17
|
60
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS18
|
70
|
4
|
7
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS19
|
75
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS20
|
75
|
2.5
|
8
|
10
|
-
|
10
|
-
|
15
|
-
|
20
|
|
ECBWS21
|
100
|
3
|
8
|
10.5
|
-
|
10.5
|
-
|
15.5
|
-
|
20
|
|
Bande transporteuse à œillets avec anneaux comme entretoises
|
|
Numéro d'article
|
Pas de ceinture
(mm)
|
Diamètre du fil
(mm)
|
Diamètre de la tige transversale
(mm)
|
Espacement minimum
de l'espace
(mm)
|
L'espacement des espaces peut être augmenté de
(mm)
|
|
ECBWR01
|
|
|
|
|
|
|
ECBWR02
|
25
|
2
|
5
|
4
|
2
|
|
ECBWR03
|
25.4
|
2
|
5
|
4
|
2
|
|
ECBWR04
|
30
|
2
|
4
|
4
|
2
|
|
ECBWR05
|
30
|
2
|
5
|
4
|
2
|
|
ECBWR06
|
31.75
|
2
|
5
|
4
|
2
|
|
ECBWR07
|
50
|
2
|
5
|
4
|
2
|
|
ECBWR08
|
50
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR09
|
50
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR10
|
50.8
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR11
|
50.8
|
2.5
|
8
|
5
|
2.5
|
|
ECBWR12
|
50.8
|
4
|
8
|
8
|
4
|
|
ECBWR13
|
60
|
2
|
5
|
4
|
2
|
|
ECBWR14
|
60
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR15
|
75
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR16
|
75
|
2.5
|
8
|
5
|
2.5
|
