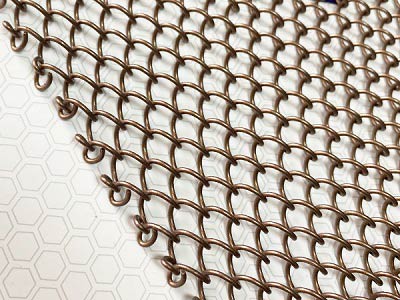

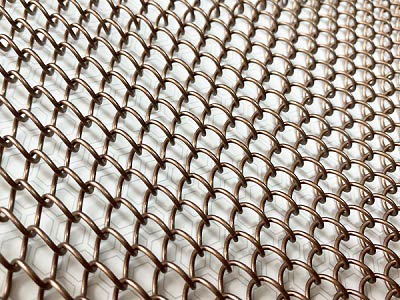

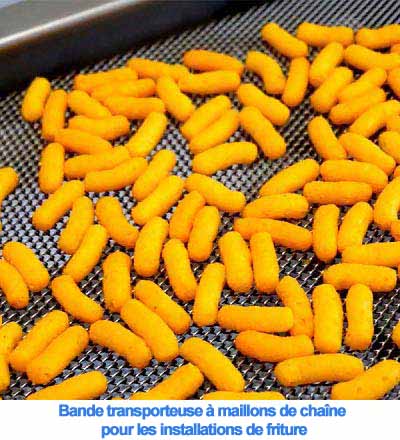

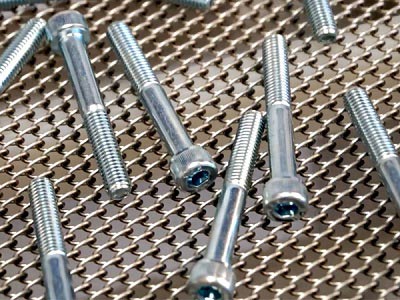

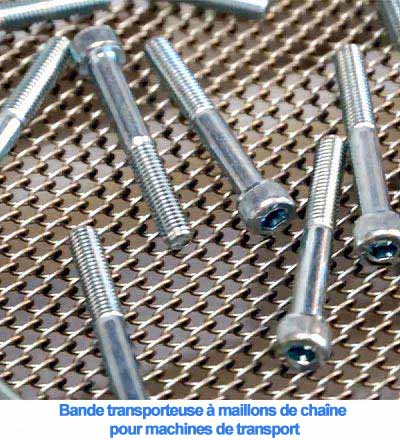

Bande transporteuse à maillons de chaîne, également appelée bande en treillis métallique ou bande en maille conventionnelle. La ceinture Chain Link présente un design simpliste, où des bobines successives en spirale sont entrelacées pour créer un maillage ouvert. Le maillon de chaîne peut être fourni avec les bords articulés ou soudés. En gardant la conception de la courroie simple mais fonctionnelle, la courroie à maillons de chaîne de PFM Screen offre aux utilisateurs finaux une solution économique et légère pour les applications de transport à faible charge, adaptée à une utilisation légère dans les applications de séchage et de refroidissement.
La bande transporteuse à maillons de chaîne se compose de fils en spirale successifs entrelacés, qui ressemble à une clôture à maillons de chaîne. Cette bande transporteuse universelle est la bande métallique la plus simple, mais elle est fonctionnelle et économique pour le transport d'applications légères. En raison de sa grande surface ouverte, la courroie à maillons de chaîne en fait un choix idéal pour le séchage, le refroidissement et le chauffage où l'efficacité énergétique est la plus importante.
Les courroies légères de la courroie en treillis métallique sont constituées de segments de courroie reliés par des tiges d'épissure. Les éléments individuels consistent en une alternance de spirales en fil rond droit et gauche de forme ovale ou ronde plate. Les bords de la ceinture en treillis métallique sont disponibles dans une conception soudée ou pliée.
Different from balanced weave belt consisting of alternating left-hand and right-hand spiral coils chain link conveyor belting is constructed by unidirectional coils. For a friction driven belt, the belt features alternating sections of left-hand then right-hand. To counteract the tracking issues caused by the unidirectional coil pattern, cross rods are inserted across the belts - one is right-hand woven and the other is right-hand woven.Différente de la bande à armure équilibrée composée de bobines en spirale alternées à gauche et à droite, la bande transporteuse à maillons de chaîne est construite par des bobines unidirectionnelles. Pour une courroie entraînée par friction, la courroie comporte des sections alternées de gauche puis de droite. Pour contrer les problèmes de suivi causés par le motif de bobine unidirectionnelle, des tiges transversales sont insérées à travers les courroies - l'une est tissée à droite et l'autre est tissée à droite.
Caractéristiques de la bande transporteuse à maillons de chaîne
Structure simple. Il est composé de plusieurs bobines en spirale. Convient pour une utilisation légère dans les applications de séchage et de refroidissement.
Économique. Economic and lightweight solution for low load conveying applications. The simple structure make it economical than other types of conveyor belt.Solution économique et légère pour les applications de transport à faible charge. La structure simple le rend plus économique que les autres types de bande transporteuse.
Fonctionnel. La bande transporteuse à maillons de chaîne convient au levage et au transport de produits légers.
Bord différent. Nous pouvons fournir un bord soudé ou articulé pour votre choix.
Des chicanes sont disponibles. Side and center baffles can be added to the conveyor belt. Baffles can prevent the products from falling down to the ground. It is also useful for sorting and conveying.Des chicanes latérales et centrales peuvent être ajoutées à la bande transporteuse. Les chicanes peuvent empêcher les produits de tomber au sol. Il est également utile pour le tri et le transport.
Entraînement de maillon de chaîne. Le modèle d'entraînement de maillon de chaîne peut assurer le fonctionnement efficace lisse et élevé.
Types de courroies

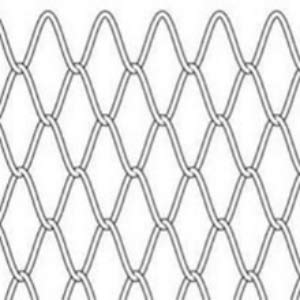

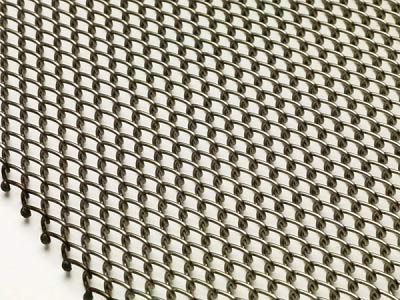

Ceinture à maillons de chaîne sans tige renforcée

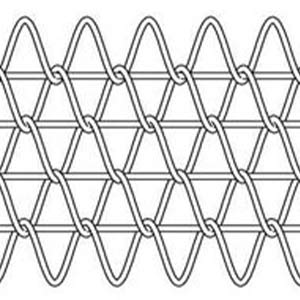

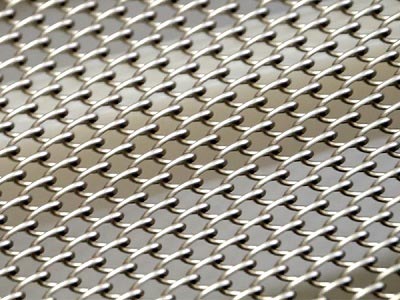

Ceinture à maillons de chaîne avec tige renforcée
Les courroies à maillons de chaîne renforcées par des tiges sont plus résistantes que les courroies à maillons de chaîne classiques en raison des tiges transversales à travers les fils en spirale d'interconnexion. Non seulement les tiges ajoutent de la force à la bande, mais la rendent également stable pendant le transport.

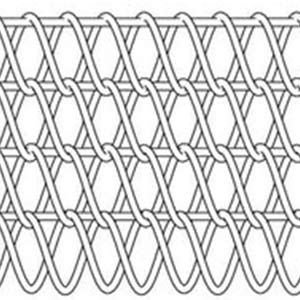

Ceinture à maillons duplex avec tige renforcée
Outre la ceinture à maillons de chaîne renforcée par tige standard, il existe également une ceinture à maillons duplex avec tige renforcée, qui comporte des fils en spirale doubles entrelacés. Cette courroie à chaîne en version duplex a une zone ouverte plus petite et plus de résistance. Comparée à la courroie de maillon de chaîne universelle, la courroie de maillon de chaîne renforcée par tige a des applications plus larges en raison de sa capacité de charge relativement élevée, de sa zone ouverte et de son coût économique.
Disponibilité Edge
Chain link conveyor belt are available in different edge styles including welded, knuckled and chained. Other special edge finish is available on request.Les bandes transporteuses à maillons de chaîne sont disponibles dans différents styles de bords, notamment soudés, articulés et chaînés. D'autres finitions spéciales de bord sont disponibles sur demande.

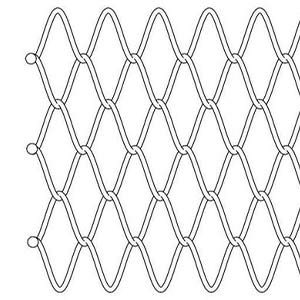

Bord soudé
Sur les bords de la courroie, les fils de bobine sont bouclés ensemble et soudés. Il s'agit de la finition de bord la plus courante et la plus économique. Ce type de finition de bord permet une finition relativement lisse du bord de la ceinture et est la version la plus économique de ce style de ceinture.

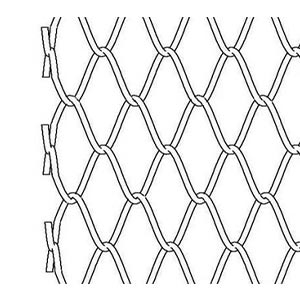

Bord articulé
L’extrémité de chaque fil de bobine est repliée en forme de «U» puis se verrouille avec la bobine adjacente. La forme en «U» est ensuite fermée en toute sécurité pour former un lien permanent avec la bobine suivante. Cette formation permet également une plus grande flexibilité des bords de la bande et minimise l'accumulation de contraintes à ces positions.

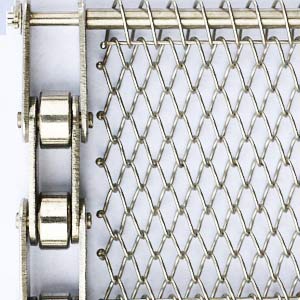

Bord de la chaîne
Avec les finitions de bord de maillage, ces mailles peuvent être entraînées par des chaînes latérales en utilisant des tiges transversales qui sont situées à travers les bobines de maillage et ensuite à travers des chaînes sur les bords de la maille.
Disponibilité des matériaux
|
Matériel
|
Température de fonctionnement maximale du fil °C
|
|
Acier Carbone
|
550
|
|
Acier doux galvanisé
|
400
|
|
Chrome molybdène (3% de chrome)
|
700
|
|
Acier inoxydable 304
|
750
|
|
Acier inoxydable 321
|
750
|
|
Acier inoxydable 316
|
800
|
|
Acier inoxydable 316L
|
800
|
|
Acier inoxydable 314
|
1120
|
|
37/18 Nickel Chrome
|
1120
|
|
80/20 Nickel Chrome
|
1150
|
|
Inconel 600
|
1150
|
|
Inconel 601
|
1150
|
Caractéristiques
Spécifications de la courroie de maillon de chaîne sans tige renforcée
These are designed to suit the customer requirements but in general are available in lateral coil wire pitches varying from 5.08mm to 25.4mm, combined with a variety of wire diameters and longitudinal pitches to suit the application.Ceux-ci sont conçus pour répondre aux exigences du client, mais sont généralement disponibles dans des pas de fil de bobine latéraux variant de 5,08 mm à 25,4 mm, combinés avec une variété de diamètres de fil et de pas longitudinaux pour s'adapter à l'application.

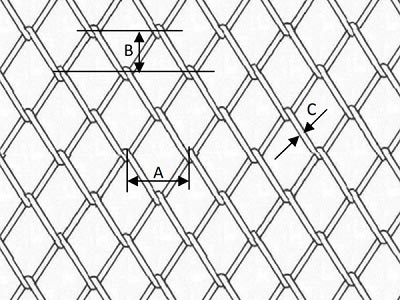

A: Pas de bobine latéral (mm) B: Pas de bobine longitudinal (mm) C: Diamètre du fil (mm)
Spécifications de la courroie de maillon de chaîne avec tige renforcée

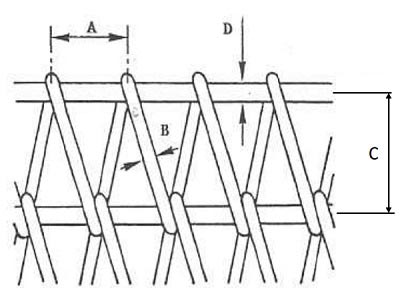

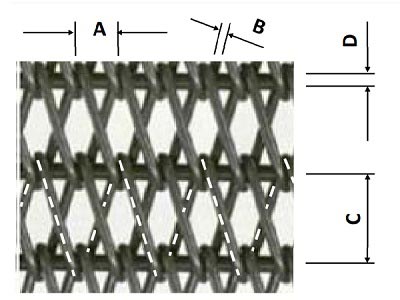

A: Pas de bobine latéral (mm) B: Diamètre de fil de bobine(mm)
C: Pas de fil transversal longitudinal (mm) D: Diamètre du fil croisé (mm)
|
Spécifications de la courroie de maillon de chaîne avec tige renforcée
|
|
Pas de bobine latéral (mm)
|
Diamètre de fil de bobine (mm)
|
Pas de fil transversal longitudinal (mm)
|
Diamètre du fil croisé (mm)
|
|
16.93/15.24
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
REMARQUE: une spécification personnalisée est disponible si vous ne trouvez pas la taille appropriée.
|
Spécifications de la ceinture à maillons duplex avec tige renforcée
A:Pas de bobine latéral (mm) B: Diamètre de fil de bobine (mm)
C: Pas de fil transversal longitudinal (mm) D: Diamètre du fil croisé(mm)
|
Spécifications de la ceinture à maillons duplex avec tige renforcée
|
|
Pas de bobine latéral (mm)
|
Diamètre de fil de bobine (mm)
|
Pas de fil transversal longitudinal (mm)
|
Diamètre du fil croisé (mm)
|
|
8.47
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
5.08
|
2.03
|
10.16
|
2.64
|
|
REMARQUE: une spécification personnalisée est disponible si vous ne trouvez pas la taille appropriée.
|
