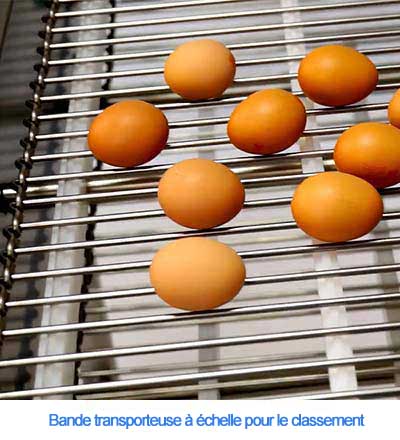

La ceinture à échelle avec crochets en S fonctionne dans des applications droites, mais peut également être exécutée sous forme de courroies courbes avec un rayon intérieur fixe. Une variation de courroie avec un ensemble à pas de tige conique peut être utilisée dans des applications radiales (90 et 180 degrés).
Avantages de la bande transporteuse à échelle:
• Surface plane et uniforme pour une manipulation douce du produit
• Tiges à haute résistance qui résistent à la distorsion permanente et réduisent les temps d'arrêt
• Motivation positive pour s'assurer qu'il n'y a pas de problèmes de suivi
• Bords lisses pour un mouvement facile autour des virages radiaux
• Assemblage et démontage faciles de la courroie grâce à sa construction ouverte simple.
Types de courroies

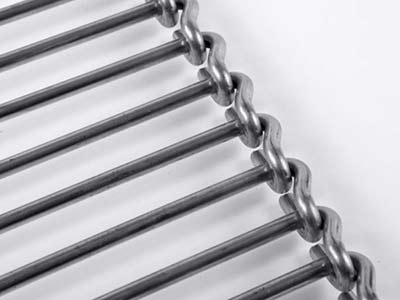

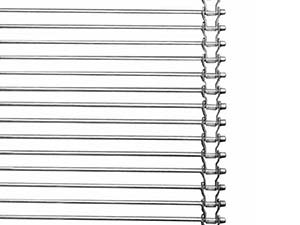

Ceinture échelle avec crochets en forme de S
Ces courroies fonctionnent dans des applications droites, mais peuvent également être exécutées comme des courroies courbes avec un rayon intérieur fixe, disponibles en configuration main droite (sens horaire) ou main gauche (sens anti-horaire). Les courroies standard sont fournies pour un angle de fonctionnement du convoyeur de 90 ° ou 180 °.
Ceinture échelle avec maillons en U
Ces courroies peuvent fonctionner dans des applications droites et courbes, disponibles en configuration main droite (sens horaire) ou main gauche (sens anti-horaire). Les courroies standard sont fournies pour un angle de fonctionnement du convoyeur de 90 ° ou 180 °.

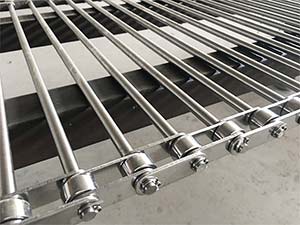

Ceinture échelle avec maillons
Ces courroies ne peuvent fonctionner que dans des applications droites.
Disponibilité des matériaux
La ceinture d'échelle est standard en acier, acier au carbone à mi-traction, acier inoxydable 304 et 316. Autres matériaux sur demande.
Caractéristiques

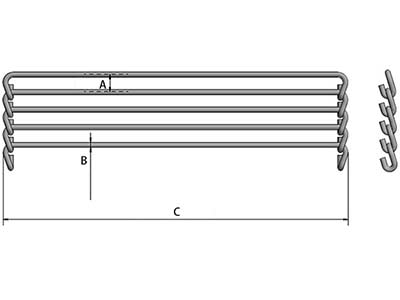

A: Pas (mm) B: Diamètre de la tige (mm) C: Largeur hors tout (mm)
|
Spécifications de la ceinture d'échelle à course droite
|
|
Numéro d'article
|
Pas
(mm)
|
Diamètre de la tige
(mm)
|
Largeur maximum
(mm)
|
|
SRLB01
|
12.7
|
3.66
|
762
|
|
SRLB02
|
15.87
|
4.47
|
914
|
|
SRLB03
|
19.05
|
4.88
|
914
|
|
SRLB04
|
25.4
|
4.88
|
914
|

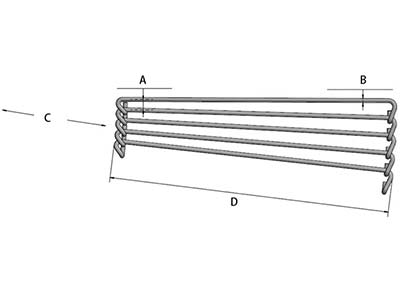

A: Pas (mm) B: Diamètre de la tiger (mm) C: Rayon intérieur (mm) D: Largeur hors tout (mm)
|
Spécifications de la ceinture d'échelle radiale
|
|
Numéro d'article
|
Pas
(mm)
|
Diamètre de la tige
(mm)
|
Rayon intérieur
(mm)
|
Largeur disponible
(mm)
|
|
RLB01
|
12.7
|
3.66
|
598.5
|
229/305/381/457/762
|
|
RLB02
|
15.87
|
4.47
|
762
|
305/381/457/610/762
|
Les ceintures d'échelle sont utilisées, par exemple:
● Systèmes de refroidissement par exemple dans l'industrie du pain et de la pâtisserie.
● Bande dans les installations de filtration

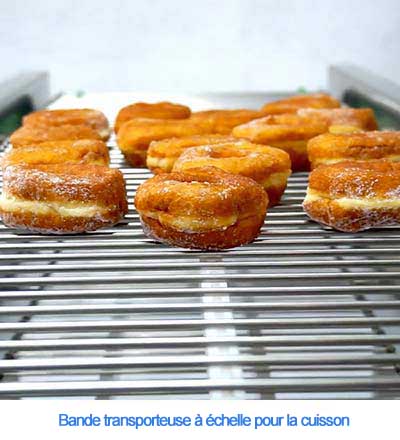

● Bande transporteuse dans les installations de cuisson, de friture, de grillades, etc.
● Lorsqu'il est exécuté comme une «ceinture de frappe» (avec des maillons de barre afin de renforcer et des chaînes latérales)
●Systèmes de lavage
● Systèmes de séchage
