Lors du choix du matériau de pignon le plus approprié pour votre application, il est important de regarder les conditions dans lesquelles la courroie fonctionnera. Des conditions telles que l'abrasion, la corrosion, les variations de température élevées / basses, la température ambiante, le type de processus effectué, etc. ont toutes un impact sur le choix des pignons.
PFM Screen propose une gamme complète de pignons standard et peut également fabriquer sur commande des pignons pour des applications nouvelles ou de remplacement en fonction de toute courroie spécifiée.
Les pignons sont fabriqués sur mesure, en fonction du pas, du diamètre des rouleaux, de la largeur des rouleaux et du nombre de dents. Les pignons peuvent être pourvus d'un alésage, d'un passage de clavette et d'un trou fileté pour une vis, tous réalisés sur mesure.

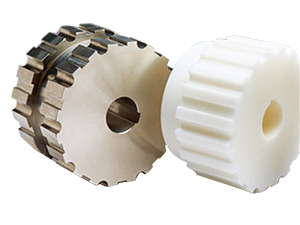

Matériaux pour roues motrices entièrement en matériau:
Nylon et acier inoxydable AISI 304, fonte, acier, acier inoxydable AISI 316, plusieurs matériaux synthétiques.
Types de pignons

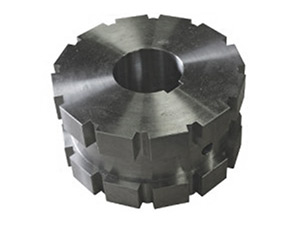

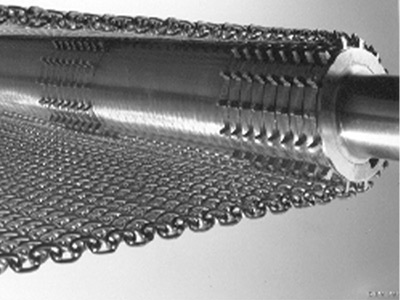

Pignon pour bandes transporteuses à spirale équilibrée

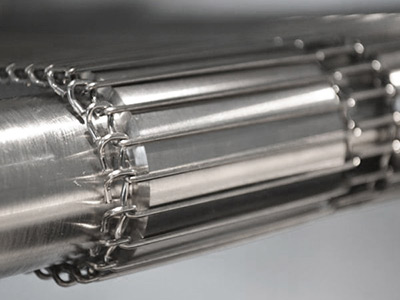

Pignon pour bande transporteuse Flat Flex
Pignon pour bande transporteuse Eye Link

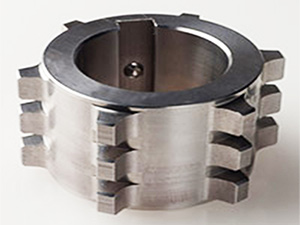

Pignon pour bande transporteuse en nid d'abeille

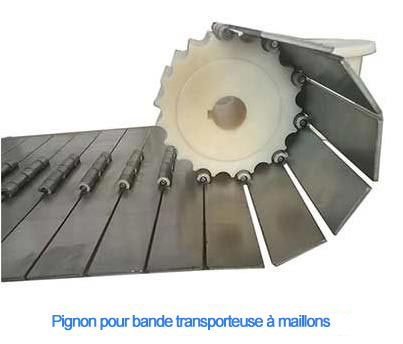

Pignon pour bande transporteuse à maillons
Pignon pour bande transporteuse à échelle

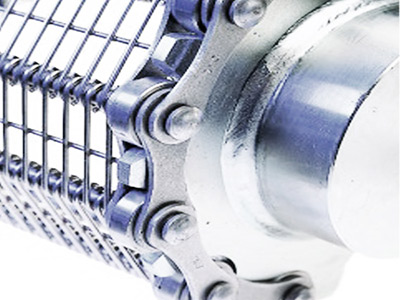

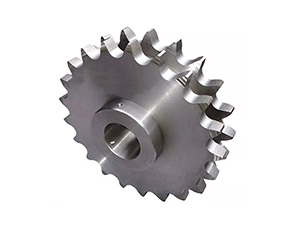

Sprocket for chain links
Veuillez nous contacter pour obtenir des pignons qui correspondent à votre bande transporteuse.

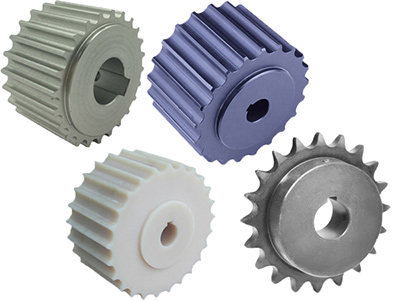

Disponibilité des matériaux
Available material types include:Les types de matériaux disponibles comprennent:

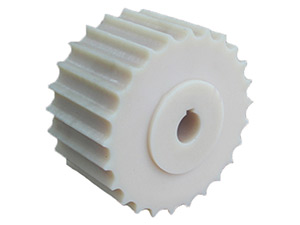

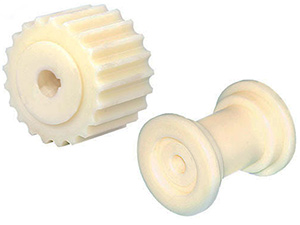

• Nylon (PA6) - FDA approvedNylon (PA6) - approuvé par la FDA
• Acier inoxydable - Environnements corrosifs

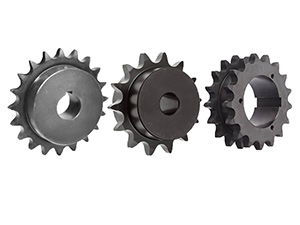

• Acier doux
• Fonte
• D'autres matériaux sont disponibles sur demande.
Caractéristiques
|
Spécifications du pignon pour bande transporteuse Flat Flex
|
|
Spécification de la ceinture
|
Détails du pignon
|
|
Pas
|
Diamètre du fil
|
En dehors de Dia.
|
Dia racine.
|
Bore Dia.
|
Nombre de dents
|
|
4.24 mm
4.30 mm
4.30 mm
|
0.9 mm
1.00 mm
1.27 mm
|
50.80 mm
|
46.99 mm
|
19.05 mm
|
34
|
|
5.64 mm
|
0.9 mm
1.00 mm
|
50.80 mm
|
45.72 mm
|
19.05 mm
|
25
|
|
76.20 mm
|
70.00 mm
|
19.05 mm
|
39
|
|
25.4 mm
|
|
6.35 mm
|
0.9 mm
1.00 mm
1.27 mm
|
50.80 mm
|
44.19 mm
|
19.05 mm
|
22
|
|
76.20 mm
|
71.12 mm
|
19.05 mm
|
35
|
|
25.4 mm
|
|
7.26 mm
|
1.27 mm
1.6 mm
|
31.75 mm
|
27.43 mm
|
15.87 mm
|
12
|
|
50.80 mm
|
45.72 mm
|
19.05 mm
|
20
|
|
25.4 mm
|
|
57.15 mm
|
50.80 mm
|
19.05 mm
|
22
|
|
76.20 mm
|
68.58 mm
|
19.05 mm
|
29
|
|
25.4 mm
|
|
11.30 mm
|
1.27 mm
|
76.20 mm
|
70.86 mm
|
25.4 mm
|
19
|
|
12.70 mm
|
1.83 mm
2.35 mm
|
50.80 mm
|
44.95 mm
|
19.05 mm
|
11
|
|
25.4 mm
|
|
76.20 mm
|
68.58 mm
|
19.05 mm
|
17
|
|
25.4 mm
|
|
20.32 mm
|
2.35 mm
|
76.20 mm
|
65.53 mm
|
19.05 mm
|
10
|
|
25.4 mm
|
|
REMARQUE: une spécification personnalisée est disponible si vous ne trouvez pas les paramètres appropriés.
|
|
Spécifications du pignon pour bande transporteuse Eye Link
|
|
Nombre de dents
|
Pas de ceinture (mm)
|
|
15.875
|
25
|
25.4
|
30
|
31.75
|
50
|
50.8
|
60
|
70
|
75
|
100
|
|
7
|
36.6
|
57.6
|
58.5
|
69.1
|
73.2
|
115.2
|
117.1
|
138.3
|
161.3
|
172.9
|
230.5
|
|
10
|
51.4
|
80.9
|
82.2
|
97.1
|
102.8
|
161.8
|
164.4
|
194.2
|
226.5
|
242.7
|
323.6
|
|
12
|
61.3
|
96.6
|
98.1
|
115.9
|
122.7
|
193.2
|
196.3
|
231.8
|
270.5
|
289.8
|
386.4
|
|
14
|
71.3
|
112.4
|
114.2
|
134.8
|
142.7
|
224.7
|
228.3
|
269.6
|
314.6
|
337.1
|
449.4
|
|
15
|
76.4
|
120.2
|
122.2
|
144.3
|
152.4
|
240.5
|
244.3
|
288.6
|
336.7
|
360.7
|
481
|
|
16
|
81.4
|
128.2
|
130.2
|
153.8
|
162.7
|
256.3
|
260.4
|
307.6
|
358.8
|
384.4
|
512.6
|
|
18
|
91.4
|
144
|
146.3
|
172.8
|
182.8
|
287.9
|
292.6
|
345.5
|
403.1
|
431.9
|
575.9
|
|
20
|
101.5
|
159.8
|
162.4
|
191.8
|
203
|
319.6
|
324.7
|
383.6
|
447.5
|
479.4
|
|
|
REMARQUE: une spécification personnalisée est disponible si vous ne trouvez pas les paramètres appropriés.
|
|
Diamètres du cercle primitif du pignon pour bande transporteuse en nid d'abeille
|
|
Nombre de dents
|
Pas de tige transversale de ceinture
|
|
12.85
(mm)
|
13.72
(mm)
|
14.22
(mm)
|
28.58
(mm)
|
27.53
(mm)
|
26.97
(mm)
|
26.97
(mm)
|
28.58
(mm)
|
38.1
(mm)
|
50.8
(mm)
|
6.2
(mm)
|
|
12
|
|
|
53.98
|
109.42
|
105.41
|
103.23
|
103.23
|
109.42
|
146.22
|
195.3
|
293.45
|
|
16
|
64.58
|
69
|
71.61
|
|
|
|
|
|
|
|
|
|
18
|
72.39
|
77.52
|
80.72
|
163.09
|
157.1
|
153.87
|
153.87
|
163.09
|
217.96
|
291.08
|
437.36
|
|
24
|
96.34
|
103.12
|
107.39
|
216.97
|
209
|
204.7
|
204.7
|
216.97
|
289.94
|
387.22
|
581.81
|
|
34
|
|
|
|
306.93
|
|
|
|
|
|
|
|
|
36
|
144.25
|
154.46
|
161.65
|
324.94
|
|
|
306.58
|
|
|
|
|
