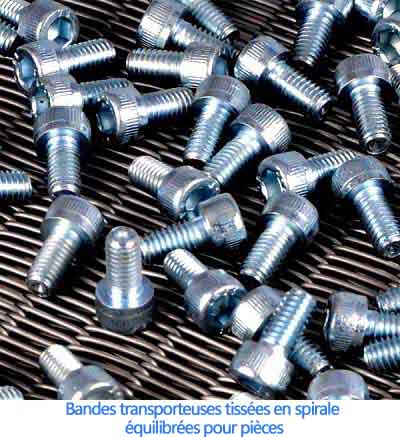

Bandes transporteuses tissées en spirale équilibrées

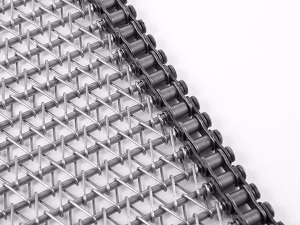

Les bandes transporteuses à armure équilibrée peuvent être exécutées avec des chaînes des deux côtés. La connexion entre les chaînes et la courroie se fait principalement au moyen de tiges transversales supplémentaires traversant la spirale de la courroie et traversant les chaînes. La partie en spirale de la ceinture portera le produit. Les chaînes entraîneront et guideront la partie en spirale. L'entraînement de cette courroie est facile au moyen de pignons de chaîne.

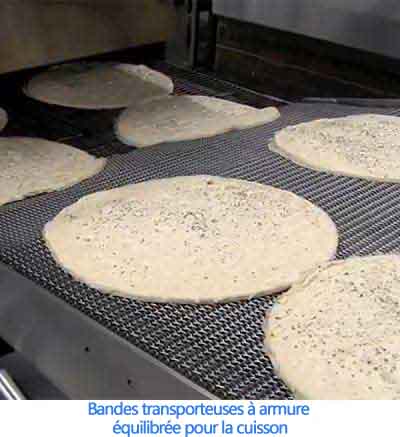

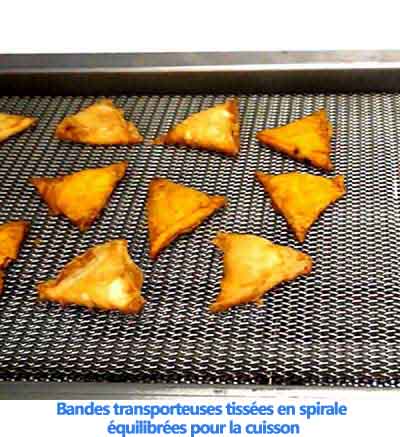

Les courroies tissées en spirale équilibrées sont fabriquées conformément aux dernières exigences en matière de sécurité alimentaire pour les équipements de transformation des aliments tels que FDA, GMP et 1935/2004 / CE. Cela garantit à nos clients une courroie adaptée aux applications de transformation des aliments les plus exigeantes.Les courroies à liaison filaire en spirale conviennent à une large gamme d'applications de contact alimentaire actif telles que: la cuisson, la friture, le séchage, le refroidissement, la congélation, la pasteurisation, etc.

Les bandes transporteuses à armure équilibrée de peuvent en outre être équipées de plaques de bord et de volées. Les broches peuvent être pliées vers le haut dans certains types de courroies des ceintures à maillons en fil spiralé, ce qui crée un bord debout.

Les bandes transporteuses tissées en spirale équilibrées sont disponibles en 4 types de versions différentes. De la courroie de liaison filaire ondulée qui est alternativement tissée à gauche et à droite pour créer une structure de courroie renforcée à tige droite conçue pour les applications impliquant des températures élevées. PFM Screen propose les 4 types de configurations de courroies suivants:

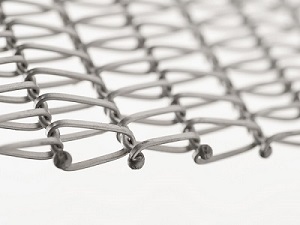

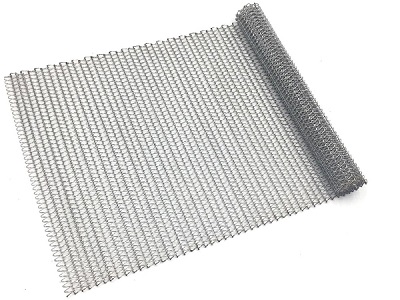

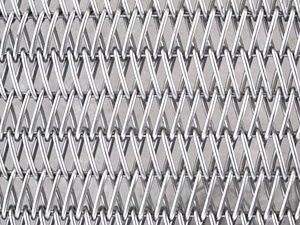

Les courroies tissées en spirale équilibrées standard consistent en une alternance de bobines gauche et droite, chaque bobine étant interconnectée avec la suivante au moyen d'un fil croisé serti.

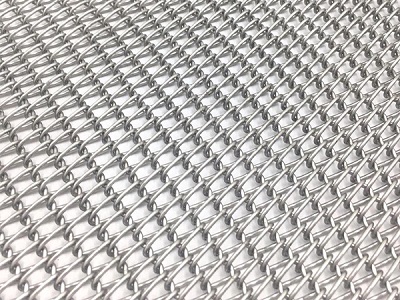

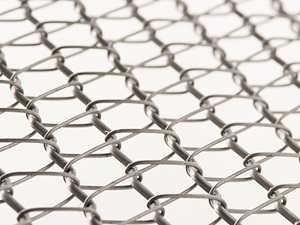

Les courroies tissées en spirale à double équilibrage sont similaires à la spirale équilibrée standard, mais utilisent des paires de bobines de chaque entrelacement de manutention, puis relient au moyen du fil croisé serti avec des paires de bobines de main opposées s'entremêlant sur un motif répété sur toute la longueur. Ce style permet un pas plus étroit des bobines sur toute la largeur pour une petite manipulation de produits.

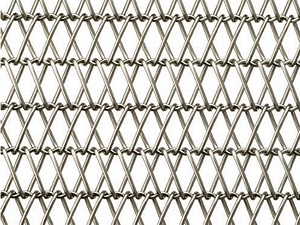

La structure de cette ceinture est similaire à la «double spirale équilibrée», mais utilise un fil croisé droit avec des doubles bobines entrelacées de chaque remise interconnectée au moyen du fil croisé droit dans un motif répété de bobines main gauche / droite sur toute la longueur. Cet assemblage permet un pas plus étroit des bobines sur la largeur pour une petite manipulation de produit.

Disponibilité Edge

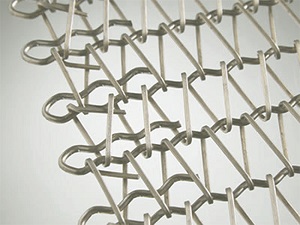

Il s'agit de la finition de bord la plus courante et la plus économique. Lors du soudage à la fois des fils de bobine et de sertissage, il n'y a pas d'extrémités de fil coupées.

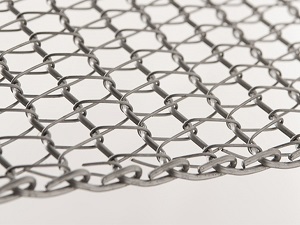

Moins courant que le bord soudé, le bord échelonné est souvent utilisé là où les soudures ne sont pas souhaitables pour l'application. C'est également une option dans les applications où les installations de soudage ne sont pas disponibles. Le bord de la ceinture est également lisse et permet une plus grande flexibilité des bords de la ceinture. Il est également plus efficace dans les applications à haute température car le bord en échelle n'est pas soumis à une contrainte opérationnelle en cours d'utilisation et donc moins sujet à la fracture. En général, cette finition de bord n'est disponible que pour les mailles avec un fil de sertissage relativement grand pas sur la longueur.

Egalement moins courant que le type à bord soudé, le bord à crochet est souvent utilisé lorsque les soudures ne sont pas souhaitables pour l'application. C'est également une option dans les applications où les installations de soudage ne sont pas disponibles. Le bord de la ceinture est également lisse et permet une plus grande flexibilité des bords de la ceinture. En général, cette finition de bord n'est disponible que pour les mailles avec un fil de sertissage relativement grand pas sur la longueur.

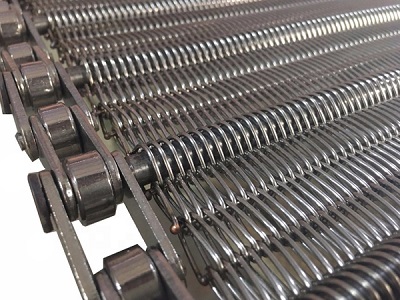

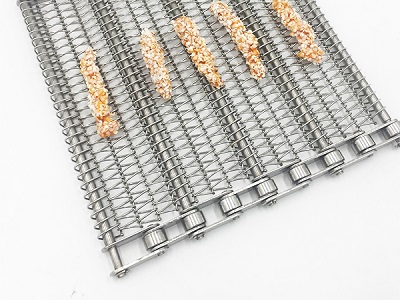

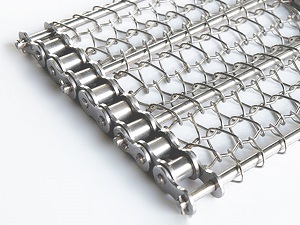

Along with the above mesh edge finishes these meshes can be driven by side chains using cross rods which are located through the mesh coils and then through chains at the edges of the mesh. Along with the above mesh edge finishes these meshes can be driven by side chains using cross rods which are located through the mesh coils and then through chains at the edges of the mesh.Avec les finitions de bord de maille ci-dessus, ces mailles peuvent être entraînées par des chaînes latérales en utilisant des tiges transversales qui sont situées à travers les bobines de maillage et ensuite à travers des chaînes aux bords de la maille. Avec les finitions de bord de maille ci-dessus, ces mailles peuvent être entraînées par des chaînes latérales en utilisant des tiges transversales qui sont situées à travers les bobines de maillage et ensuite à travers des chaînes aux bords de la maille.

Type de fil

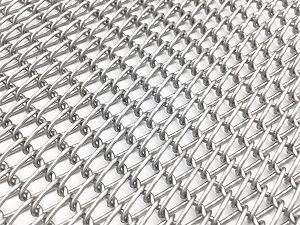

 Courroie à maillons en spirale avec fil en spirale rond                Courroie à maillons spiralés avec fil spiralé

Disponibilité des matériaux

Si vous avez d'autres exigences matérielles, veuillez nous contacter.

Caractéristiques

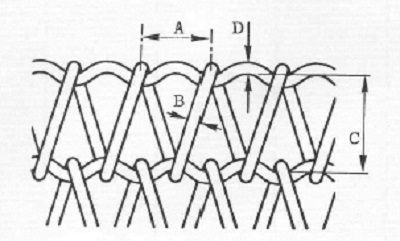

A: Pas de fil en spirale (mm)       B: Diamètre du fil en spirale (mm)

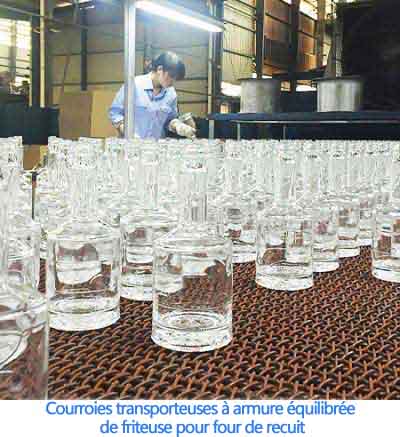

● Bandes transporteuses de four de recuit

● Bandes transporteuses de cuisinière

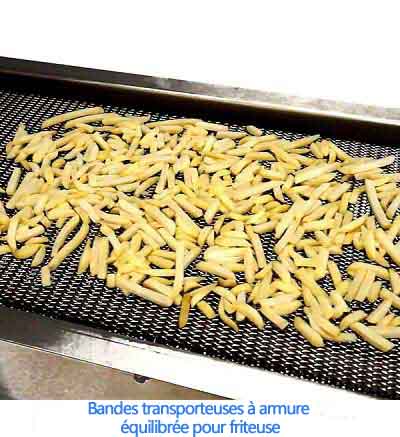

● Bandes transporteuses de friteuse

● Séchage des bandes transporteuses

● Bandes transporteuses de refroidissement

● Lavage des bandes transporteuses

● Prendre en charge les bandes transporteuses

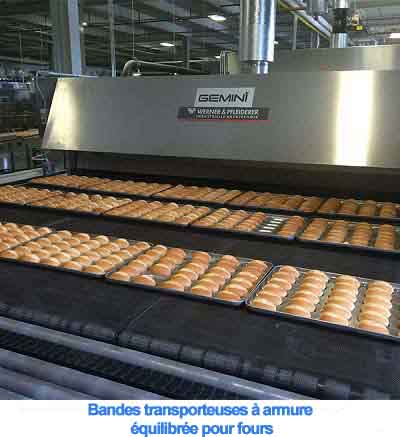

● Fours de cuisson

● Fours à biscuits

● Fours en verre

● Fours de décoration

● Fours de durcissement
