Maillons de chaîne

Les maillons de chaîne sont des composants et des accessoires importants dans tout le système de bande transporteuse. Ils sont utilisés en combinaison avec des pignons comme système d'entraînement pour assurer un transport et une transmission stables et fluides. Nous pouvons vous fournir toutes sortes de maillons de chaîne.

Aperçu
spécification

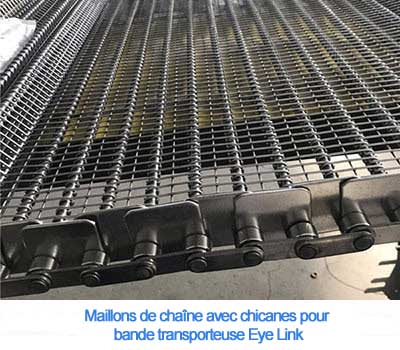

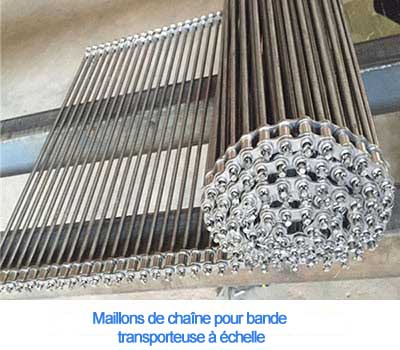

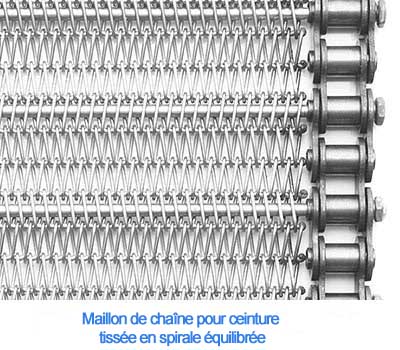

Applications
Téléchargements

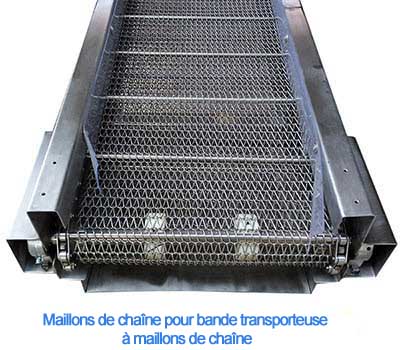

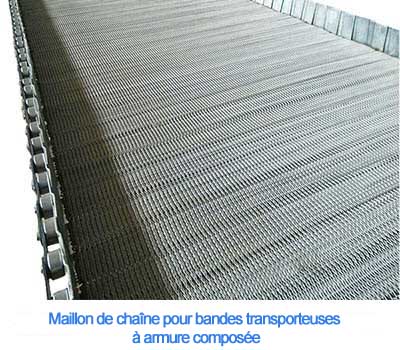

Les maillons de chaîne sont largement utilisés dans toutes sortes de bandes transporteuses métalliques en tant que bords. Il peut être utilisé combiné avec des roues dentées pour assurer un travail de transport fluide et efficace. Les maillons de chaîne ont de nombreux types et spécifications différents, qui peuvent convenir à plus d'équipements et d'applications.

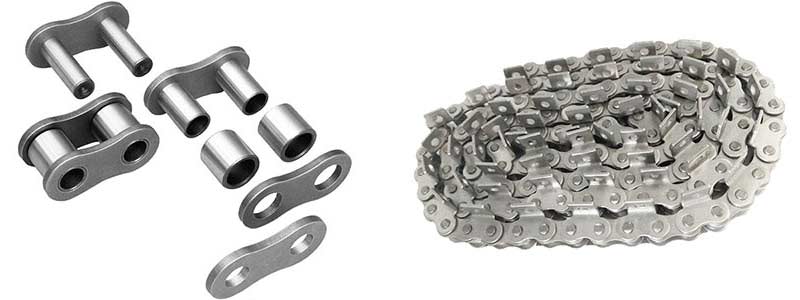

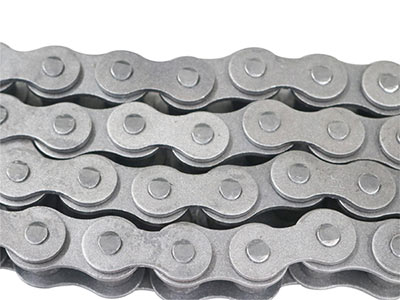

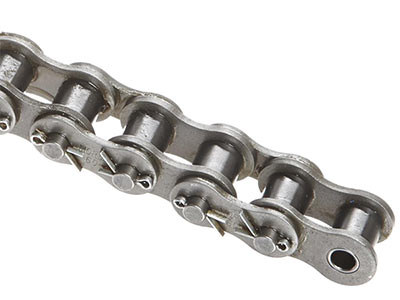

Maillons de chaîne

Le matériau des maillons de chaîne peut être de l'acier au carbone, de l'acier inoxydable ou de l'acier allié. Les spécifications des maillons de chaîne peuvent être personnalisées en fonction des paramètres de votre bande transporteuse, qui a obtenu le meilleur effet de correspondance.

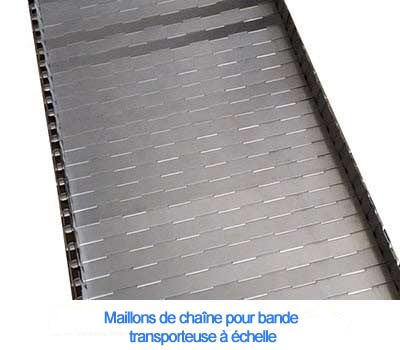

Maillons de chaîne

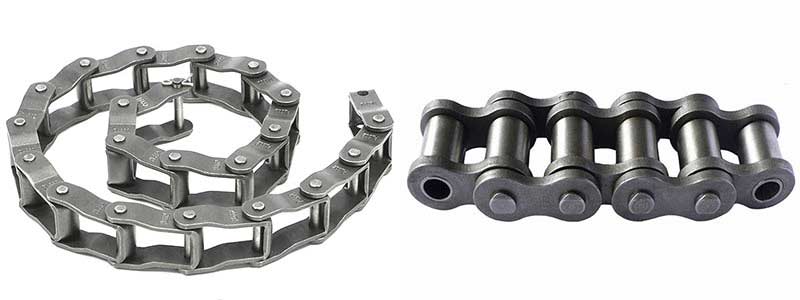

Types de maillons de chaîne

Chaînes à rouleaux creux

Chaînes à rouleaux à double pas

Chaîne à rouleaux à goupille fendue

Chaînes à rouleaux à pas unique

Chaîne à rouleaux rivetés

Chaîne à rouleaux de chaînes à feuilles

Chaînes de fixation

Disponibilité des matériaux

Les types de matériaux disponibles comprennent:

Acier inoxydable - Environnements corrosifs

Acier Carbone

D'autres matériaux sont disponibles sur demande.

Caractéristiques

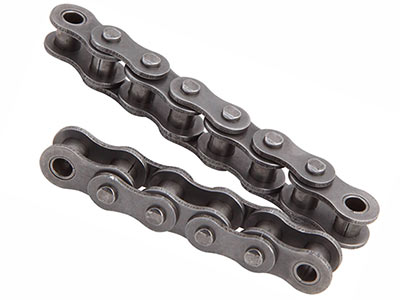

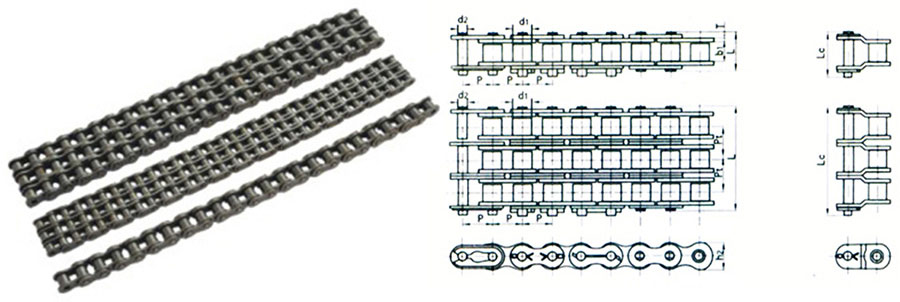

Chaîne à rouleaux de précision à pas court série A

Chaîne à rouleaux de précision à pas court série A

Chaîne ISO	Chaise ANSI	Pas	Diamètre du rouleau	Largeur entre les plaques intérieures	Diamètre du corps de la goupille de roulement	Largeur sur l'axe de roulement	Avec plus de broche de connexion	profondeur piate intérieure	Pas transversal	Épaisseur de la plaque	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre
		P	dl max	bl min	d2 max	L max	Lc max	h2 max	Pt	T	Q min	- Q	q
		mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	kg/m
*04C-1	25	6.35	3.3	3.1	2.31	8	9.9	6.02	-	0.8	3.5	4.4	0.14
*06C-1	35	9.525	5.08	4.68	3.58	12.4	14.4	8.7	-	1.3	7.9	10.4	0.33
285-1	41	12.7	7.77	6.25	3.58	13.75	16	9.91	-	1.25	6.7	11.8	0.41
08A-1	40	12.7	7.95	7.85	3.96	16.6	19.1	12.07	-	1.5	13.8	17.8	0.62
10A-1	50	15.875	10.16	9.4	5.08	20.7	23.3	15.09	-	2	21.8	28	1.02
12A-1	60	19.05	11.91	12.57	5.94	25.9	28.6	18.08	-	2.44	31.1	39	1.5
16A-1	80	25.4	15.88	15.75	7.92	32.7	38	24.13	-	3.26	55.6	71.5	2.6
20A-1	100	31.75	11.91	18.9	9.53	41.1	44.9	30.18	-	4	86.7	102	3.91
24A-1	120	38.1	15.88	25.22	11.1	50.8	56.1	36.2	-	4.8	124.6	156.9	5.62
28A-1	140	44.45	25.4	25.22	12.7	54.9	60.8	42.24	-	5.65	169	210.8	7.5
32A-1	160	50.8	28.58	31.55	14.27	65.5	72.6	48.26	-	6.45	222.4	269.7	10.1
36A-1	180	57.15	35.71	35.48	17.46	72.8	83	54.31	-	7.25	280.2	327.8	13.45
40A-1	200	63.5	39.68	37.85	19.85	80.3	90.5	6.33	-	8	347	410	16.15
48A-1	240	76.2	47.63	47.35	23.81	95.5	106	72.39	-	9.5	500.4	585.4	23.2
*04C-2	2月25日	6.35	3.3	3.1	2.31	14.5	16.5	6.02	6.4	0.8	7	8.8	0.28
*06C-2	Feb-35	9.525	5.08	4.68	3.58	22.5	24.5	8.7	10.13	1.3	15.8	20.8	0.63
08A-2	Feb-40	12.7	7.95	7.85	3.96	31	33.5	12.07	14.38	1.5	27.6	35.6	1.12
10A-2	Feb-50	15.875	10.16	9.4	5.08	38.9	41.3	15.09	18.11	2	43.6	56	2
12A-2	Feb-60	19.05	11.91	12.57	5.94	48.8	51.5	18.08	22.78	2.44	62.3	82.4	2.92
16A-2	Feb-80	25.4	15.88	15.75	7.92	62.7	62.7	24.13	29.29	3.26	111.2	143	5.15
20A-2	100-2	.1.75	19.05	18.9	9.53	76.4	83.1	30.18	35.76	4	173.5	204.2	7.8
24A-2	120-2	.8.1	22.23	25.22	11.1	96.3	101.6	36.2	45.44	4.8	249.1	313.8	11.7
28A-2	140-2	44.45	25.4	25.22	12.7	103.6	109.4	42.24	48.87	5.65	338.1	421.7	15.14
32A-2	160-2	50.8	28.58	31.55	14.27	123.3	130.2	48.26	58.55	6.45	444.8	539.4	20.14
36A-2	180-2	57.15	35.71	35.48	17.46	138.6	148.5	54.31	65.84	7.25	560.5	655.7	29.22
40A-2	200-2	63.5	39.68	37.85	19.85	151.9	161.5	6.33	71.55	8	693.9	820	32.24
48A-2	240-2	76.2	47.63	47.35	23.81	183.4	193.9	72.39	87.83	9.5	1000.8	1170.8	45.23
*06C-3	Mar-35	9.525	5.08	4.68	3.58	32.7	34.7	8.7	10.13	1.3	23.7	30	1.05
08A-3	Mar-40	12.7	7.95	7.85	3.96	45.4	48	12.07	14.38	1.5	41.4	51.2	1.9
10A-3	Mar-50	15.875	10.16	9.4	5.08	57	59.8	15.09	18.11	2	65.4	82	3.09
12A-3	Mar-60	19.05	11.91	12.57	5.94	71.5	75.6	18.08	22.78	2.44	93.4	115	4.54
16A-3	Mar-80	25.4	15.88	15.75	7.92	91.7	96.8	24.13	29.29	3.26	166.8	208	7.89
20A-3	100-3	31.75	19.05	18.9	9.53	112.2	117.2	30.18	35.76	4	260.2	310	11.77
24A-3	120-3	38.1	22.23	25.22	11.1	141.7	148.3	36.2	35.44	4.8	373.7	470.7	17.53
28A-3	140-3	44.45	25.4	25.22	12.7	152.2	158.3	42.24	48.87	5.65	507.1	632.5	22.2
32A-3	160-3	50.8	28.58	31.55	14.27	181.8	188.6	48.26	58.55	6.45	667.2	809	30.02
36A-3	180-3	57.15	35.71	35.48	17.46	204.4	214.5	54.31	65.84	7.25	840.7	983.6	38.22
40A-3	200-3	63.5	39.68	37.85	19.85	223.5	232.9	60.33	71.55	8	1040.9	1230	49.03
48A-3	240-3	76.2	47.63	47.35	23.81	271.2	281.8	72.39	87.83	9.5	1501.3	1756.2	71.6

Chaîne à rouleaux de précision à pas court série B

Chaîne à rouleaux de précision à pas court série B

Chaîne ISO BS No.	Pas	Diamètre du rouleau	Largeur entre les plaques intérieures	Diamètre du corps de la goupille de roulement	Largeur sur l'axe de roulement	Avec plus de broche de connexion	profondeur piate intérieure	Pas transversal	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre
	P	dl max	bl min	d2 max	L max	Lc max	h2 max	Pt	Q min	- Q	q
	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	kg/m
*06B-1	9.525	6.35	5.72	3.28	13.15	15.15	8.26	-	8.9	10.3	0.41
08B-1	12.7	8.51	7.75	4.45	16.95	19.05	11.81	-	17.8	19.6	0.69
10B-1	15.875	10.16	9.65	5.08	19.5	22	14.73	-	22.2	27.5	0.93
12B-1	19.05	12.07	11.68	5.72	22.5	25.1	16.13	-	28.9	33.3	1.15
16B-1	25.4	15.88	17.02	8.28	36.1	41.5	21.08	-	60	71	2.71
20B-1	31.75	19.05	19.58	10.19	42.4	47.6	26.42	-	95	101.8	3.7
24B-1	38.1	25.4	25.4	14.63	53.4	60	33.4	-	160	176	7.1
28B-1	44.45	27.94	30.99	15.9	65.1	72.5	37.08	-	200	215.6	8.5
32B-1	50.8	29.21	30.99	17.81	66.91	73.6	42.29	-	250	280.3	10.25
40B-1	63.5	39.37	38.1	22.89	82.6	91.3	52.96	-	355	392	16.35
48B-1	76.2	48.26	45.72	29.24	99.1	109.6	63.88	-	560	599.2	25
*06B-2	9.525	6.35	5.72	3.28	23.4	27.1	8.26	10.24	16.9	18.1	0.74
08B-2	12.7	8.51	7.75	4.45	31	33	11.81	13.92	31.1	37.4	1.34
10B-2	15.875	10.16	9.65	5.08	36.1	38.6	14.73	16.59	44.5	54.2	1.84
12B-2	19.05	12.07	11.68	5.72	42	44.4	16.13	19.46	57.8	66.6	2.31
16B-2	25.4	15.88	17.02	8.28	68	73.4	21.08	31.88	106	126.5	5.42
20B-2	31.75	19.05	19.58	10.19	79.7	83.6	26.42	36.45	170	210	7.2
24B-2	38.1	25.4	25.4	14.63	101.4	108.4	33.4	48.36	280	305	13.4
28B-2	44.45	27.94	30.99	15.9	124.7	132.1	37.08	59.56	360	390	16.6
32B-2	50.8	29.21	30.99	17.81	125.46	132.4	42.29	58.55	450	487.5	21
40B-2	63.5	39.37	38.1	22.89	154.5	163.8	52.96	72.29	630	680.2	32
48B-2	76.2	48.26	45.72	29.24	192.4	200.9	63.88	91.21	1000	1070	20
*06B-3	9.525	6.35	5.72	3.28	33.5	37.3	8.26	10.24	24.9	29.8	1.16
08B-3	12.7	8.51	7.75	4.45	44.9	47.2	11.81	13.92	44.5	50.2	2.03
10B-3	15.875	10.16	9.65	5.08	52.7	55.6	14.73	16.59	66.7	79.8	2.77
12B-3	19.05	12.07	11.68	5.72	61.5	65.2	16.13	19.46	86.7	101.8	3.46
16B-3	25.4	15.88	17.02	8.28	99.8	105.3	21.08	31.88	160	190	8.13
20B-3	31.75	19.05	19.58	10.19	114.55	121.2	26.42	36.45	250	276.2	10.82
24B-3	38.1	25.4	25.4	14.63	150.2	156.8	33.4	48.36	425	480	20.1
28B-3	44.45	27.94	30.99	15.9	184.3	191.7	37.08	59.56	530	580	24.92
32B-3	50.8	29.21	30.99	17.81	184.01	191	42.29	58.55	670	720.2	31.56
40B-3	63.5	39.37	38.1	22.89	226.8	236.1	52.96	72.29	950	1020	48.1
48B-3	76.2	48.26	45.72	29.24	281.6	292.1	63.88	91.21	1500	1590	75

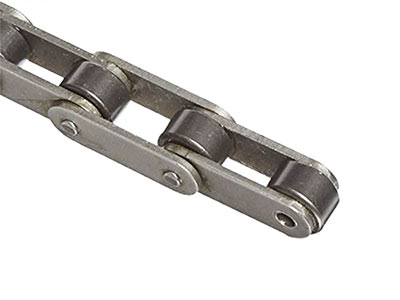

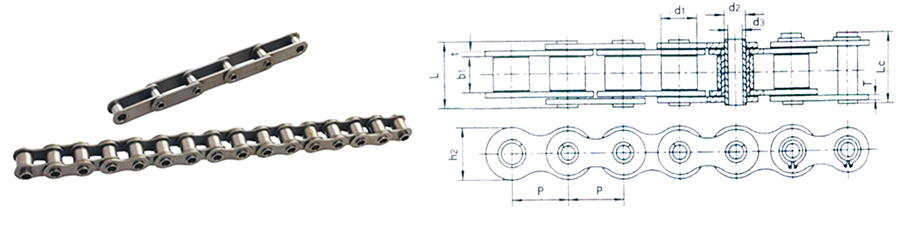

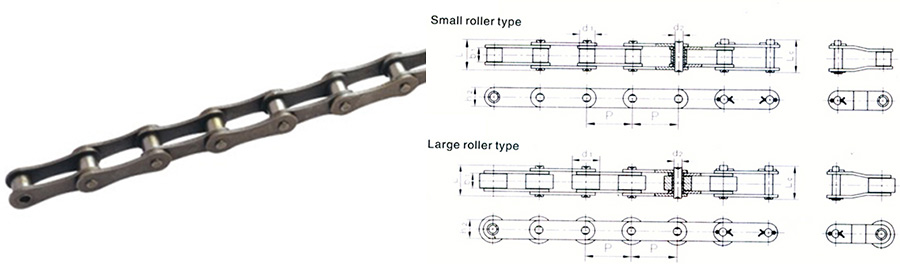

Chaîne de convoyeur à double pas

Maillons de chaîne

Chaîne DIN ISO No.	Chaîne ANSI No.	Pas	diamètre du rouleau	Largeur entre les plaques intérieures	diamètre de la brocher	Longueur de la broche		à Piate Deotg	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre
		P	dl max	bl min	d2 max	L max	Lc max	h2 max	Q min	Qo	q
		mm	mm	mm	mm	mm	mm	mm	KN	KN	kg/m
C208A	C2040	25.4	7.95	7.85	3.96	16.6	18.8	12	14.1	16	0.5
C208AL	C2042	25.4	15.88	7.85	3.96	16.6	18.8	12	14.1	16	0.84
C208B		25.4	8.51	7.75	4.45	16.7	18.2	11.8	18	19.3	0.55
C208BL		25.4	15.88	7.75	4.45	16.7	18.2	11.8	18	19.3	0.89
C210AL	C2052	31.75	19.05	9.4	5.08	20.7	23.3	15	22.2	26.5	1.27
C212A	C2060	38.1	11.91	12.57	5.94	25.9	28.3	18	31.8	35.5	1.12
C212AL	C2062	38.1	22.23	12.57	5.94	25.9	28.3	18	31.8	35.5	1.61
C212AH	C2060H	38.1	11.91	12.57	5.94	29.2	31.6	18	31.8	39.3	1.44
C212AHL	C2062H	38.1	22.23	12.57	5.94	29.2	31.6	18	31.8	39.3	2.07
C216A	C2080	50.8	15.88	15.75	7.92	32.7	36.5	24	56.7	66.2	2.08
C212AL	C2082	50.8	28.58	15.75	7.92	32.7	36.5	24	56.7	66.2	3.12
C216AH	C2080H	50.8	15.88	15.75	7.92	36.2	39.4	24.4	56.7	68.8	2.54
C216AHL	C2082H	50.8	28.58	15.75	7.92	36.2	39.4	24.4	56.7	68.8	3.58
C220A	C2100	63.5	19.05	18.9	9.53	40.4	44.7	30	88.5	103.6	3.01
C220AL	C2102	63.5	39.67	18.9	9.53	40.4	44.7	30	88.5	103.6	4.83
C220AH	C2100H	63.5	19.05	18.9	9.53	43.6	46.9	30	88.5	106.6	3.56
C220AHL	C2102H	63.5	39.67	18.9	9.53	43.6	46.9	30	88.5	106.6	5.38
C224A	C2120	76.2	22.23	25.22	11.1	50.3	54.3	35.7	127	147	4.66
C224AL	C2122	76.2	44.45	25.22	11.1	50.3	54.3	35.7	127	147	7.66
C224AH	C2120H	76.2	22.23	25.22	11.1	53.5	57.5	36.2	127	151.2	5.26
C224AHL	C2122H	76.2	44.45	25.22	11.1	53.5	57.5	36.2	127	151.2	8.26
C232A	C2160	101.6	28.58	31.75	14.27	64.8	69.6	47.8	226.8	260.2	8.23
C232AL	C2162	101.6	57.15	31.75	14.27	64.8	69.6	47.8	226.8	260.2	11.95
C232AH	C2160H	101.6	28.58	31.75	14.27	68.2	73	47.8	226.8	266.8	9.06
C232AHL	C2162H	101.6	57.15	31.75	14.27	68.2	73	47.8	226.8	266.8	12.77

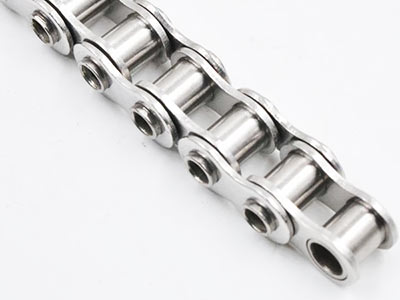

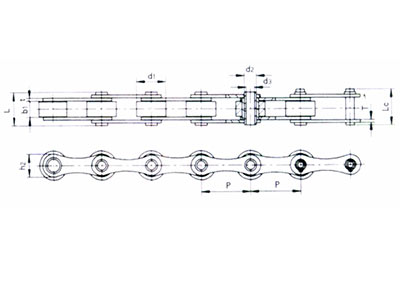

Chaîne à broche creuse

Chaîne à broche creuse

Chaîne Tailong Non	Pas	Diamètre du buisson	Largeur entre les plaques intérieures	Diamètre du corps de la goupille de roulement		Largeur sur palier ping		profondeur piate intérieure	Épaisseur de la plaques	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre	Formulaire de type
	P	d1 min	bl max	d3 max	h2 max	L max	Lc max	h2 max	t/T max	Q min	Q	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	Kg/m
08BHPF	12.7	8.51	7.75	6.55	4.5	16.4	17.6	11.8	1.6/1.3	11.1	12.1	0.56	A
40HP	12.7	7.95	7.85	5.63	4	16.5	17.6	12	1.5	11	12.2	0.54	A
50HP	15.875	10.16	9.4	7.03	5.13	20.7	21.9	15.09	2.03	20.02	22.6	0.91	A
60HP	19.05	11.91	12.7	8.31	6	25.8	26.8	18	2.42	24	26.9	1.29	A
60HPF1	19.05	11.91	12.7	8.31	5.01	25.5	26.8	18	2.42	28	30.9	1.37	A
80HP	25.4	15.88	15.75	11.4	8.05	32.5	33.8	24	3.25	50	58.3	2.26	A

Maillons de chaîne

Chaîne Tailong Non	Pas	Diamètre du buisson	Largeur entre les plaques intérieures	Diamètre de la goupille de roulement		Largeur sur l'axe de roulement		profondeur piate intérieure	Épaisseur de la plaque	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre	Formulaire de type
	P	d1	bl	d2 max	d3 max	L max	Lc max	h2 max	t/T max	Q min	Q	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	kg/m
C2040HP	25.4	7.95	7.85	5.63	4	16.5	17.6	12	1.5	11	12.6	0.46	B
C2042HP	25.4	15.88	7.85	5.63	4	16.5	17.6	12	1.5	11	12.6	0.46	B
C2050HP	31.75	10.16	9.4	7.22	5.12	20.5	21.8	15	2.03	20.4	22.8	0.76	B
C2052HP	31.75	19.05	9.4	7.22	5.12	20.5	21.8	15	2.03	20.4	22.8	0.76	B
C2060HP	38.1	11.91	12.7	8.31	6	25.8	26.8	17	2.42	24	27.1	1.02	B
C2062HP	38.1	22.23	12.7	8.31	6	25.8	26.8	17	2.42	24	27.1	1.02	B
C2080HP	50.8	15.88	15.75	11.4	8.05	32.5	33.8	24	3.25	50	55.2	1.81	B
C2082HP	50.8	28.58	15.75	11.4	8.05	32.5	33.8	24	3.25	50	55.2	1.81	B

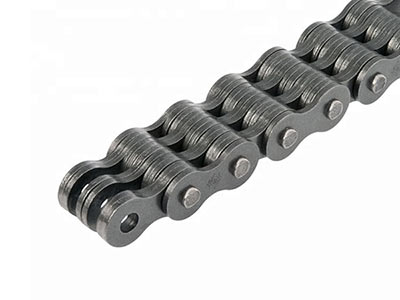

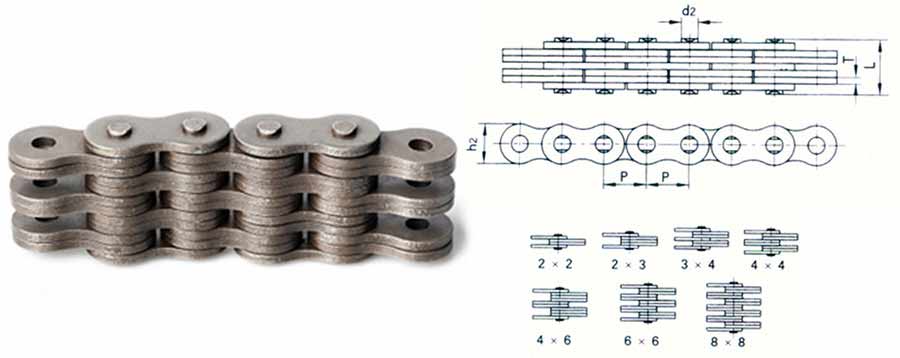

Chaîne de feuille

Chaîne de feuille

Chaîne ISO No.	Chaise ANSI No.	Pas	Laçage Platrs	Mort de pirate	Épaisseur de la plaque	diamètre de la broche	Longueur de la broche	Résistance à la traction ultime	Résistance moyenne à la traction	Poids au mètre
		P		h2 max	T max	d2 max	L max	Q max	Qq	q
		mm		mm	mm	mm	mm	KN	KN	kg/m
LH0822	BL422		2 × 2				11.05	22.2	27.6	0.64
LH0823	BL423		2 × 3				13.16	22.2	27.6	0.8
LH0834	BL434		3 × 4				17.4	33.4	41.4	1.12
LH0844	BL444	12.7	4 × 4	12.07			19.51	44.5	56	1.26
LH0846	BL446		4 × 6				23.75	44.5	56	1.6
LH086646	BL466		6 × 6				27.99	66.7	81.7	1.92
LH0888	BL488		8 × 8				36.45	89	109.4	2.56
LH1022	BL522		2 × 2				12.9	33.4	42.8	0.88
LH1023	BL523		2 × 3				15.37	33.4	42.8	1.1
LH1034	BL534		3 × 4				20.32	48.9	63.6	1.5
LH1044	BL544	15	4 × 4	15.09	2.44	5.96	22.78	66.7	84.5	1.8
LH1046	BL546		4 × 6				27.74	66.7	84.5	2.2
LH1066	BL566		6 × 6				32.69	100.1	125.1	2.65
LH1088	BL588		8 × 8				42.57	133.4	169.5	3.5
LH1222	BL622		2 × 2				17.37	48.9	63.6	1.45
LH1223	BL623		2 × 3				20.73	48.9	63.6	1.8
LH1234	BL634		3 × 4				27.43	75.6	102.6	2.5
LH1244	BL 644	875	4 × 4	18.11	3.3	7.94	30.78	97.9	122.3	2.9
LH1246	BL 646		4 × 6				37.49	97.9	122.3	3.6
LH1266	BL666		6 × 6				44.2	146.8	190.8	4.3
LH1288	BL688		8 × 8				57.61	195.7	238.8	5.8
LH1622	BL822		2 × 2				21.34	84.5	108.2	2.2
LH1623	BL823		2 × 3				25.48	84.5	108.2	2.7
LH1634	BL834		3 × 4				33.76	129	143.6	3.8
LH1644	BL844	19.05	4 × 4	24.13	4.09	9.54	37.9	169	214.6	4.3
LH1646	BL846		4 × 6				46.18	169	214.6	5.4
LH1666	BL866		6 × 6				54.46	253.6	324.5	6.5
LH1688	BL888		8 × 8				17.02	338.1	432.7	8.6
LH2022	BL1022		2 × 2				25.37	115.6	146.8	3.4
LH2023	BL1023		2 × 3				30.33	115.6	146.8	4.3
LH2034	BL1034		3 × 4				40.23	182.4	231.6	6
LH2044	BL1044	25.4	4 × 4	30.18	4.9	11.11	45.19	231.3	291.4	6.9
LH2046	BL1046		4 × 6				55.09	231.3	291.4	8.6
LH2066	BL1066		6 × 6				65	347	430.3	10.3
LH2088	BL1088		8 × 8				84.81	462.6	555.1	13.8
