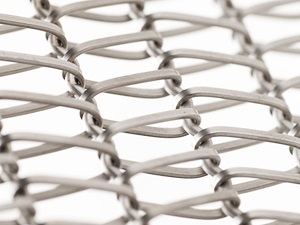

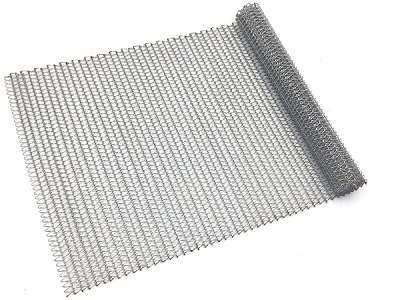

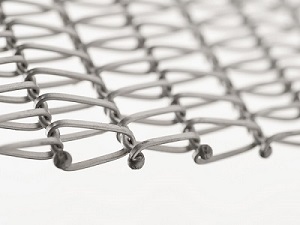

La banda transportadora de tejido equilibrado de la pantalla PFM es una banda de tejido equilibrado con espirales enrolladas a la izquierda y a la derecha, conectadas por alambres cruzados engarzados. A los lados de la correa, el alambre transversal está soldado al alambre en espiral. Las correas de tejido equilibrado se pueden utilizar para un número prácticamente infinito de aplicaciones. Desde superresistentes para transportar cargas pesadas en grandes anchos o transportar productos muy calientes hasta tejidos muy densos para productos pequeños, productos sin clasificar o productos que requieren un soporte estable.
La cinta transportadora de tejido equilibrado se puede utilizar en el rango de temperatura de -50º a + 1100ºC. La longitud y el ancho de la cinta transportadora se pueden personalizar según la demanda.

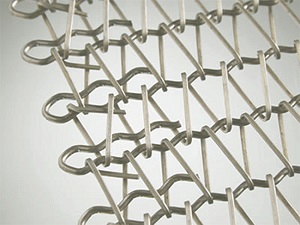

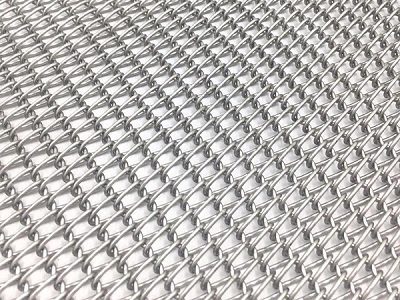

Para una malla muy apretada, la banda transportadora de tejido equilibrado puede ser de tejido múltiple o equilibrado compuesto. En este cinturón, las espirales están anidadas y una espiral tiene 3 o 4 o 5 varillas transversales en lugar de 2.

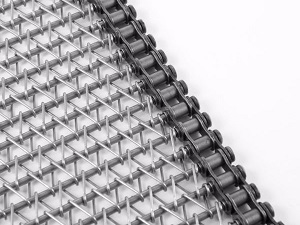

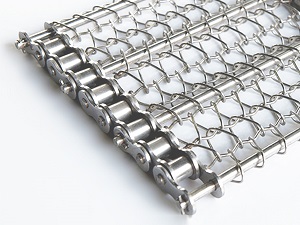

Balanced Weave Conveyor Belts can be executed with chains at both sides. The connection between the chains and the belt is mostly by means of extra cross rods going through the spiral of the belt and trough the chains. The spiral part of the belt will carry the product. The chains will drive and guide the spiral part. Driving this belt is easy by means of chain sprockets.

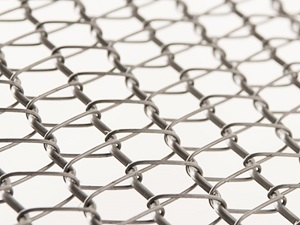

Balanced Spiral Woven Belts are manufactured in compliance with the latest food safety requirements for food processing equipment such as FDA, GMP and 1935/2004/EC. This ensures our customers a belt that is fit for use in the most demanding food processing applications.Spiral wirelink belts are suitable for a wide range of active food contact applications such as:Baking, Frying, Drying, Cooling, Freezing, Pasteurizing,etc.
Balanced Weave Conveyor Belts from can additionally be equipped with edge plates and flights. The pins can be bent upwards in some belt types of the spiral wire link belts which will create a standing edge.
Tipos de cinturones
Las cintas transportadoras tejidas en espiral equilibradas están disponibles en 4 tipos de versiones diferentes. Desde una banda de eslabones de alambre corrugado que se teje alternativamente a la izquierda y a la derecha para crear una estructura de banda reforzada con varilla recta que está diseñada para aplicaciones que involucran altas temperaturas. PFM Screen ofrece los siguientes 4 tipos de configuraciones de banda:

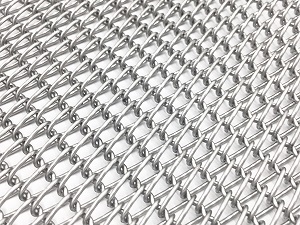

Cinturón tejido en espiral equilibrado estándar

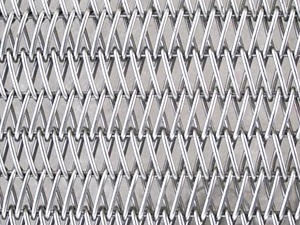

Las correas tejidas en espiral equilibradas estándar consisten en bobinas alternas a izquierda y derecha con cada bobina interconectada con la siguiente por medio de un alambre cruzado ondulado.
Cinturón tejido en espiral de doble equilibrio

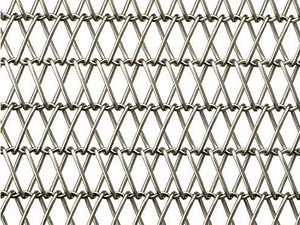

Las correas tejidas en espiral de doble equilibrio son similares a las espirales equilibradas estándar, pero utilizan pares de bobinas de cada mano entrelazadas y luego se enlazan por medio del alambre cruzado rizado con pares de bobinas de mano opuestas entrelazadas en un patrón repetido a lo largo. Este estilo permite un paso más cercano de bobinas a lo ancho para la manipulación de productos pequeños.
Correa tejida en espiral equilibrada estándar con alambre transversal recto
La estructura de este cinturón es similar a la "Espiral equilibrada estándar", pero utiliza un cable cruzado recto con bobinas de interconexión simples en un patrón repetido de mano izquierda / mano derecha a lo largo. Este conjunto permite un paso más cercano de bobinas simples a lo ancho para la manipulación de productos pequeños.
Correa tejida en espiral de doble equilibrio con alambre cruzado recto
La estructura de este cinturón es similar a la "Espiral de doble equilibrio" pero utiliza un cable transversal recto con bobinas dobles entrelazadas de cada mano que se interconectan mediante el cable transversal recto en un patrón repetido de bobinas de mano izquierda / derecha a lo largo. Este conjunto permite un paso más estrecho de las bobinas a lo ancho para la manipulación de productos pequeños.
Disponibilidad de borde

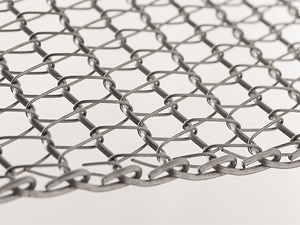

Borde soldado
Este es el acabado de borde más común y económico. Al soldar juntos los cables de la bobina y de crimpado, no hay extremos de cable cortados.
Borde escalonado
Menos común que el borde soldado, el borde escalonado se usa a menudo donde las soldaduras no son deseables para la aplicación. También es una opción en aplicaciones donde las instalaciones de soldadura no están disponibles. El borde del cinturón también es liso y permite una mayor flexibilidad del borde del cinturón. También es más eficiente en aplicaciones de alta temperatura ya que el borde escalonado no está bajo tensión operativa durante el uso y, por lo tanto, es menos propenso a fracturarse. Generalmente, este acabado de borde solo está disponible para mallas con un paso de alambre de engarzado relativamente grande a lo largo.
Borde de gancho
También menos común que el tipo de borde soldado, el borde de gancho se usa a menudo cuando las soldaduras no son deseables para la aplicación. También es una opción en aplicaciones donde las instalaciones de soldadura no están disponibles. El borde del cinturón también es liso y permite una mayor flexibilidad del borde del cinturón. Generalmente, este acabado de borde solo está disponible para mallas con un paso de alambre de engarzado relativamente grande a lo largo.

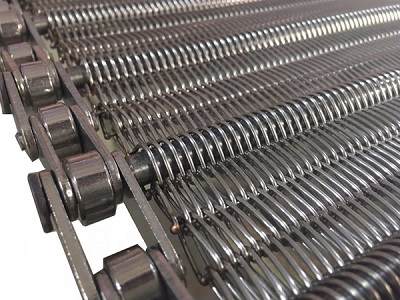

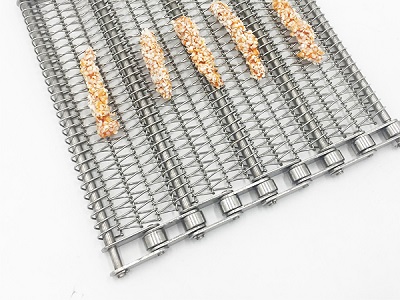

Malla impulsada por el borde de la cadena
Along with the above mesh edge finishes these meshes can be driven by side chains using cross rods which are located through the mesh coils and then through chains at the edges of the mesh. Along with the above mesh edge finishes these meshes can be driven by side chains using cross rods which are located through the mesh coils and then through chains at the edges of the mesh.Junto con los acabados de borde de malla anteriores, estas mallas pueden ser accionadas por cadenas laterales utilizando varillas transversales que se encuentran a través de las bobinas de malla y luego a través de cadenas en los bordes de la malla. Junto con los acabados de borde de malla anteriores, estas mallas pueden ser accionadas por cadenas laterales utilizando varillas transversales que se encuentran a través de las bobinas de malla y luego a través de cadenas en los bordes de la malla.
Tipo de alambre
Correa de eslabones de alambre en espiral con alambre en espiral redondo
Correa de eslabones de alambre en espiral con alambre en espiral plano
Disponibilidad de material
|
Material
|
Temperatura máxima de funcionamiento ° C
|
|
Acero carbono
|
550
|
|
Acero dulce galvanizado
|
400
|
|
Cromo molibdeno
|
700
|
|
304 acero inoxidable
|
750
|
|
321 acero inoxidable
|
750
|
|
Acero inoxidable 316
|
800
|
|
Acero inoxidable 316L
|
800
|
|
314 acero inoxidable
|
1120
|
|
37/18 níquel cromo
|
1120
|
|
80/20 cromo de níquel
|
1150
|
|
Inconel 600
|
1150
|
|
Inconel 601
|
1150
|
Si tiene otros requisitos de materiales, contáctenos.
Especificaciones

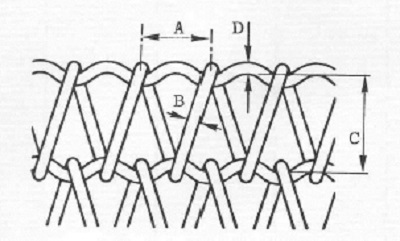

A: Paso del alambre en espiral (mm) B: Diámetro del alambre en espiral (mm)
C: Paso de la varilla transversal (mm) D: Diámetro del alambre transversal (mm)
|
Especificaciones de las bandas transportadoras de tejido equilibrado
|
|
Item No.
|
Paso de alambre en espiral
|
Paso de varilla cruzada
|
Diámetro del alambre en espiral
|
Diámetro del alambre transversal
|
|
mm
|
mm
|
mm
|
mm
|
|
BWCB-001
|
4
|
4
|
0.9 to 1.2
|
1.2 to 1.6
|
|
BWCB-002
|
5
|
6.4
|
0.9 to 1.2
|
1.2 to 1.6
|
|
BWCB-003
|
5
|
5
|
0.9 to 1.6
|
1.2 to 1.6
|
|
BWCB-004
|
6
|
6
|
0.9 to 1.6
|
1.2 to 1.6
|
|
BWCB-005
|
6
|
8
|
0.9 to 1.2
|
1.2 to 1.6
|
|
BWCB-006
|
6
|
10
|
0.9 to 1.6
|
1.2 to 1.6
|
|
BWCB-007
|
8
|
12
|
1.2 to 2.0
|
1.2 to 2.5
|
|
BWCB-008
|
8
|
13
|
1.2 to 2.0
|
1.2 to 2.5
|
|
BWCB-009
|
8
|
15
|
1.2 to 2.0
|
1.2 to 2.5
|
|
BWCB-010
|
11
|
15
|
1.2 to 2.0
|
1.2 to 2.5
|
|
BWCB-011
|
11
|
20
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-012
|
11
|
25
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-013
|
11
|
27
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-014
|
15
|
20
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-015
|
15
|
25
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-016
|
22
|
23
|
1.6 to 3.0
|
1.6 to 3.0
|
|
BWCB-017
|
22
|
33
|
1.6 to 3.0
|
2.0 to 4.0
|
|
Nota: 1. Si es un cable plano, indíquenos la sección transversal.
2. La especificación personalizada está disponible si no puede encontrar el tamaño adecuado.
|

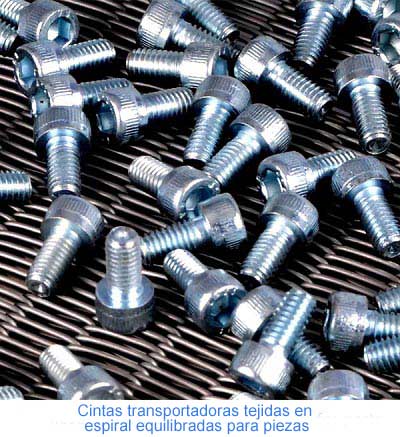

Bandas transportadoras de metal tejidas en espiral equilibradas para bandas de procesamiento, transferencia y embalaje de productos industriales

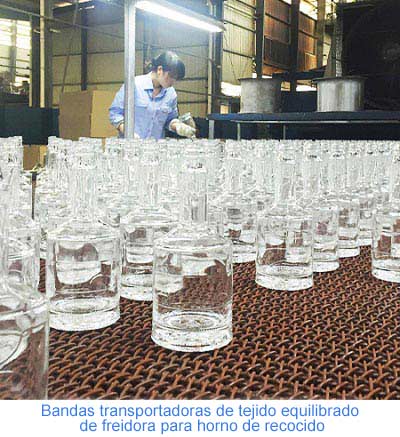

● Bandas transportadoras para horno de recocido
● Cintas transportadoras para cocinas

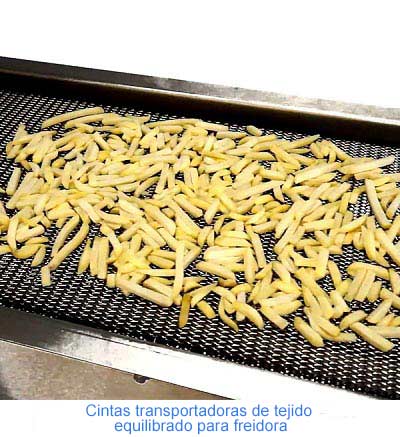

● Cintas transportadoras para freidoras
● Secado de cintas transportadoras
● Cintas transportadoras de enfriamiento
● Lavado de cintas transportadoras
● Hazte cargo de las cintas transportadoras

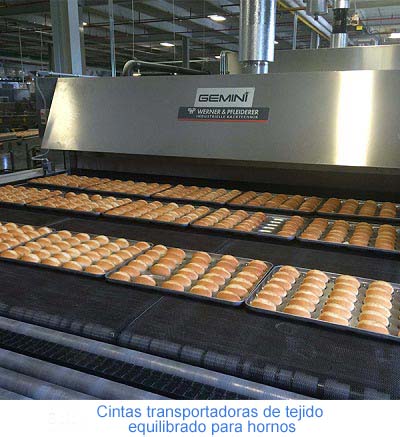

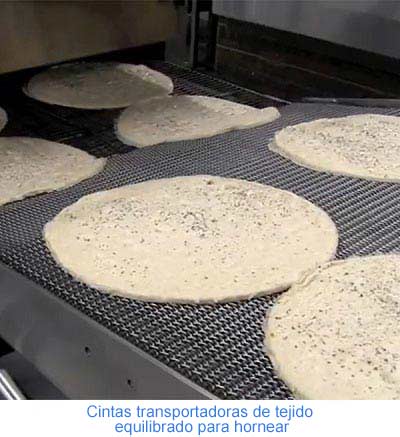

● Hornos para hornear
● Hornos de galletas
● Hornos de vidrio
● Hornos de decoración
● Hornos de endurecimiento
