Al elegir el material de rueda dentada más apropiado para su aplicación, es importante tener en cuenta las condiciones en las que funcionará la correa. Condiciones como abrasión, corrosión, variaciones de temperatura alta / baja, temperatura circundante, tipo de proceso realizado, etc., tienen un impacto en la selección de la rueda dentada.
PFM Screen ofrece una amplia gama de piñones estándar y también puede fabricar piñones bajo pedido para aplicaciones nuevas o de repuesto para adaptarse a cualquier correa especificada.
Los piñones están hechos a medida, dependiendo del paso, los diámetros de los rodillos, los anchos de los rodillos y el número de dientes. Los piñones pueden estar provistos de un orificio, un chavetero y un orificio roscado para un tornillo, todos hechos a medida.
Materiales para ruedas motrices de material completo:
Nylon y acero inoxidable AISI 304, hierro fundido, acero, acero inoxidable AISI 316, varios materiales sintéticos.
Tipos de piñones

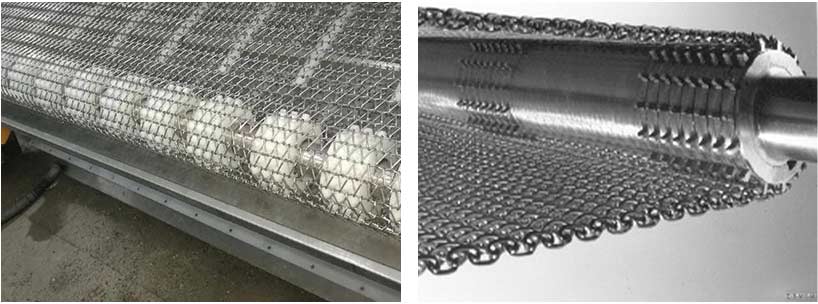

Piñón para cintas transportadoras de tejido en espiral equilibrado

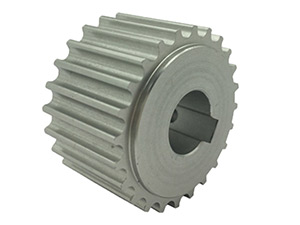

Piñón para cinta transportadora plana y flexible

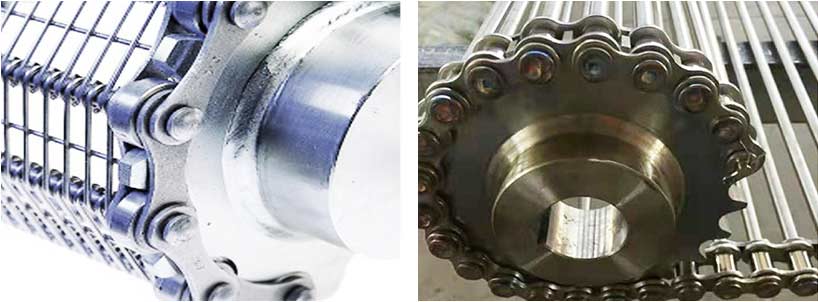

Rueda dentada para cinta transportadora Eye Link

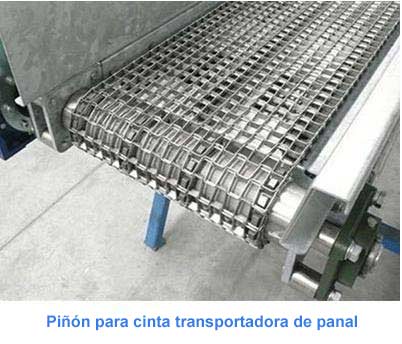

Piñón para cinta transportadora de panal

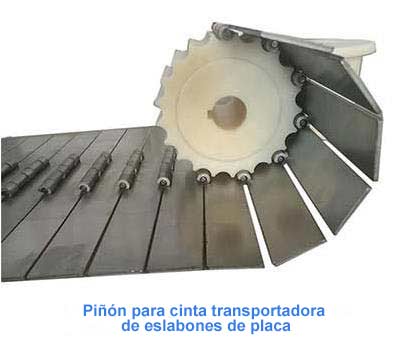

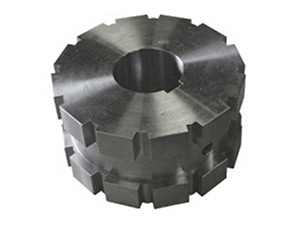

Piñón para cinta transportadora de eslabones de placa

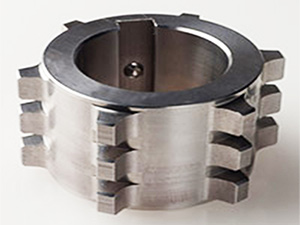

Piñón para cinta transportadora de escalera
Piñón para eslabones de cadena
Comuníquese con nosotros para obtener ruedas dentadas que combinen con su cinta transportadora.
Disponibilidad de material
Available material types include:Los tipos de materiales disponibles incluyen:
• Nylon (PA6): aprobado por la FDA
• Acero inoxidable - Ambientes corrosivos
• Acero dulce
• Hierro fundido
• Otros materiales están disponibles bajo pedido.
Especificaciones
|
Especificaciones de la rueda dentada para cinta transportadora plana y flexible
|
|
Especificación de la correa
|
Detalles de la rueda dentada
|
|
Tono
|
Diámetro del cable
|
Fuera de Dia.
|
Root Dia.
|
Bore Dia.
|
Numero de dientes
|
|
4.24 mm
4.30 mm
4.30 mm
|
0.9 mm
1.00 mm
1.27 mm
|
50.80 mm
|
46.99 mm
|
19.05 mm
|
34
|
|
5.64 mm
|
0.9 mm
1.00 mm
|
50.80 mm
|
45.72 mm
|
19.05 mm
|
25
|
|
76.20 mm
|
70.00 mm
|
19.05 mm
|
39
|
|
25.4 mm
|
|
6.35 mm
|
0.9 mm
1.00 mm
1.27 mm
|
50.80 mm
|
44.19 mm
|
19.05 mm
|
22
|
|
76.20 mm
|
71.12 mm
|
19.05 mm
|
35
|
|
25.4 mm
|
|
7.26 mm
|
1.27 mm
1.6 mm
|
31.75 mm
|
27.43 mm
|
15.87 mm
|
12
|
|
50.80 mm
|
45.72 mm
|
19.05 mm
|
20
|
|
25.4 mm
|
|
57.15 mm
|
50.80 mm
|
19.05 mm
|
22
|
|
76.20 mm
|
68.58 mm
|
19.05 mm
|
29
|
|
25.4 mm
|
|
11.30 mm
|
1.27 mm
|
76.20 mm
|
70.86 mm
|
25.4 mm
|
19
|
|
12.70 mm
|
1.83 mm
2.35 mm
|
50.80 mm
|
44.95 mm
|
19.05 mm
|
11
|
|
25.4 mm
|
|
76.20 mm
|
68.58 mm
|
19.05 mm
|
17
|
|
25.4 mm
|
|
20.32 mm
|
2.35 mm
|
76.20 mm
|
65.53 mm
|
19.05 mm
|
10
|
|
25.4 mm
|
|
NOTA: La especificación personalizada está disponible si no puede encontrar los parámetros adecuados.
|
|
Especificaciones de la rueda dentada para cinta transportadora Eye Link
|
|
Numero de dientes
|
Paso de la correa (mm)
|
|
15.875
|
25
|
25.4
|
30
|
31.75
|
50
|
50.8
|
60
|
70
|
75
|
100
|
|
7
|
36.6
|
57.6
|
58.5
|
69.1
|
73.2
|
115.2
|
117.1
|
138.3
|
161.3
|
172.9
|
230.5
|
|
10
|
51.4
|
80.9
|
82.2
|
97.1
|
102.8
|
161.8
|
164.4
|
194.2
|
226.5
|
242.7
|
323.6
|
|
12
|
61.3
|
96.6
|
98.1
|
115.9
|
122.7
|
193.2
|
196.3
|
231.8
|
270.5
|
289.8
|
386.4
|
|
14
|
71.3
|
112.4
|
114.2
|
134.8
|
142.7
|
224.7
|
228.3
|
269.6
|
314.6
|
337.1
|
449.4
|
|
15
|
76.4
|
120.2
|
122.2
|
144.3
|
152.4
|
240.5
|
244.3
|
288.6
|
336.7
|
360.7
|
481
|
|
16
|
81.4
|
128.2
|
130.2
|
153.8
|
162.7
|
256.3
|
260.4
|
307.6
|
358.8
|
384.4
|
512.6
|
|
18
|
91.4
|
144
|
146.3
|
172.8
|
182.8
|
287.9
|
292.6
|
345.5
|
403.1
|
431.9
|
575.9
|
|
20
|
101.5
|
159.8
|
162.4
|
191.8
|
203
|
319.6
|
324.7
|
383.6
|
447.5
|
479.4
|
|
|
NOTA: La especificación personalizada está disponible si no puede encontrar los parámetros adecuados.
|
|
Diámetros del círculo primitivo del piñón para cinta transportadora de panal
|
|
Numero de dientes
|
Paso de la barra transversal de la correa
|
|
12.85
(mm)
|
13.72
(mm)
|
14.22
(mm)
|
28.58
(mm)
|
27.53
(mm)
|
26.97
(mm)
|
26.97
(mm)
|
28.58
(mm)
|
38.1
(mm)
|
50.8
(mm)
|
6.2
(mm)
|
|
12
|
|
|
53.98
|
109.42
|
105.41
|
103.23
|
103.23
|
109.42
|
146.22
|
195.3
|
293.45
|
|
16
|
64.58
|
69
|
71.61
|
|
|
|
|
|
|
|
|
|
18
|
72.39
|
77.52
|
80.72
|
163.09
|
157.1
|
153.87
|
153.87
|
163.09
|
217.96
|
291.08
|
437.36
|
|
24
|
96.34
|
103.12
|
107.39
|
216.97
|
209
|
204.7
|
204.7
|
216.97
|
289.94
|
387.22
|
581.81
|
|
34
|
|
|
|
306.93
|
|
|
|
|
|
|
|
|
36
|
144.25
|
154.46
|
161.65
|
324.94
|
|
|
306.58
|
|
|
|
|
Piñón para cintas transportadoras de tejido en espiral equilibrado
Piñón para cinta transportadora plana y flexible
Piñón para eslabones de cadena
Piñón para cinta transportadora de escalera
