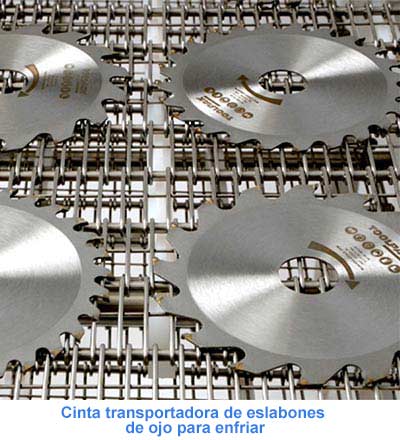

Diseñadas para aplicaciones severas que requieren una banda de trabajo extremadamente pesado, las bandas transportadoras Enlace ocular están diseñadas a medida con configuraciones casi ilimitadas para cumplir con los requisitos exigentes de sus aplicaciones. La fiabilidad y durabilidad de las correas son la razón principal de su éxito, combinadas con las diversas gamas de materiales de las correas y el diseño sofisticado, que hace que sea relativamente sencillo fabricar tipos variantes de correas. Las bandas transportadoras Enlace ocular están disponibles con múltiples opciones de transmisión, incluidos rodillos de jaula accionados por fricción, ruedas dentadas de transmisión positiva y una transmisión de borde de cadena opcional para mejorar el seguimiento y la confiabilidad. Además, las placas de protección lateral y los tramos cruzados están disponibles bajo pedido. Las placas laterales están diseñadas para controlar la altura del producto a transportar.
Características de las cintas transportadoras de eslabones de ojo
• Las piezas de productos de superficie de un solo nivel no quedarán atrapadas entre varias capas de la banda
• Superficie de transporte plana, configuración de malla abierta y facilidad de limpieza
• Totalmente personalizable con características que incluyen protectores laterales, transmisión por cadena y vuelos
• Capacidad de alta temperatura y una amplia variedad de especificaciones de acero disponibles
• Superficie lisa y de un solo nivel sin atrapamiento del producto
• La cinta transportadora más resistente disponible
• Excelente drenaje de aire y fluidos
• Alta resistencia y excelente capacidad de carga.
• Perfil de superficie plana
• Diseño modular
Tipos de cinturones
Las bandas transportadoras Enlace ocular tienen una construcción estándar basada en una forma modular recta. Está diseñado y construido sin espaciadores o soldado perpendicularmente bajo alambres. Esto permite un excelente flujo continuo en aplicaciones donde no se requiere soporte cruzado. Las bandas transportadoras Enlace ocular sin espaciadores también se reparan fácilmente con un costo mínimo.
Cintas transportadoras de eslabones oculares: disponibles en seis tipos que tienen sus propias ventajas específicas.
Desde cinturones de eslabones de ojo con eslabones de ojo prensados para crear la abertura más pequeña posible hasta cinturones de eslabones de ojos con resortes para garantizar una buena resistencia a los golpes y resistencia a las fuerzas laterales, PFM Screen tiene muchos tipos de cinturones de eslabones de ojos, cada uno con sus propias ventajas específicas.

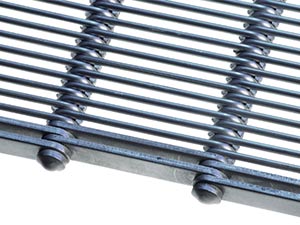

Enlaces de ojo completo

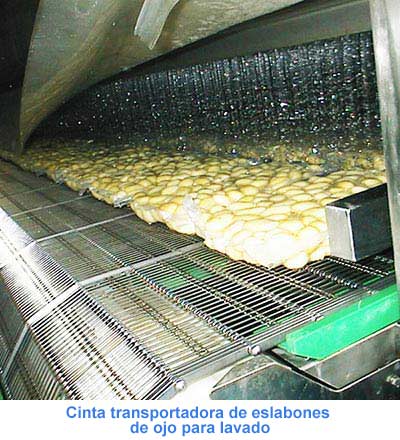

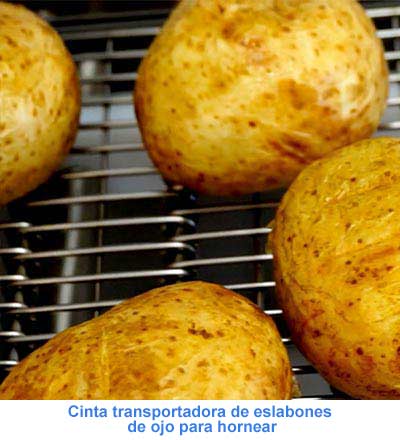

En un cinturón de eslabones de ojo completo, los enlaces de ojos se encuentran uno contra el otro, y la abertura es igual al diámetro del alambre. Está diseñado y construido sin espaciadores o soldado perpendicularmente bajo alambres. Esto permite un excelente flujo continuo en aplicaciones donde no se requiere soporte cruzado. La banda se usa a menudo en el procesamiento de alimentos por su superficie de transporte plana, configuración de malla abierta y facilidad de limpieza. Esta banda transportadora tipo ojo de enlace sin espaciadores también se repara fácilmente con un costo mínimo.

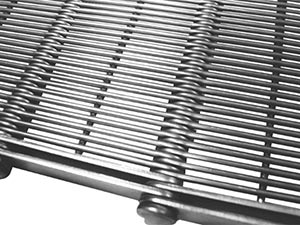

Enlaces de ojos presionados
Algunas aplicaciones requieren la menor apertura posible. Al aplanar los ojos de los eslabones del ojo, la abertura entre los eslabones se vuelve más pequeña. Este tipo es muy apropiado para productos pequeños y de estructura fina.
Eslabones de ojo soldados
Los eslabones oculares están soldados a un cable de ubicación, de modo que se crea un módulo. Se pueden crear aberturas muy estrechas y muy anchas, dependiendo del procesamiento de los productos en cuestión. El alambre soldado elimina las posibles trampas de bacterias debajo de los espaciadores, resortes, anillos y manguitos. Esta configuración hace que la limpieza y el saneamiento sean más fáciles y eficientes.
Eslabones de ojo prensados y soldados
Algunas aplicaciones requieren una banda estable en combinación con una pequeña abertura / drenaje. La precisión de nuestro proceso de soldadura nos permite producir módulos con intervalos muy pequeños entre los enlaces del ojo. La estructura modular permite el montaje de correas muy anchas.

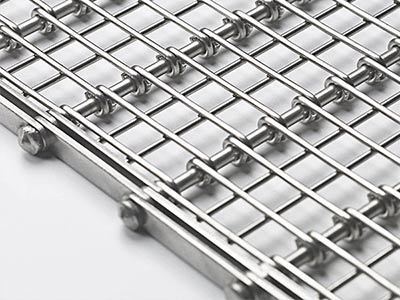

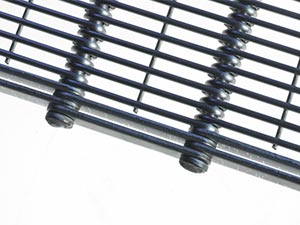

Enlaces de ojos con resortes

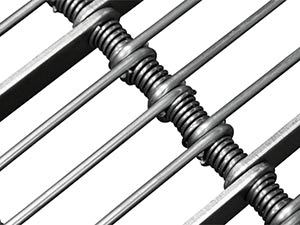

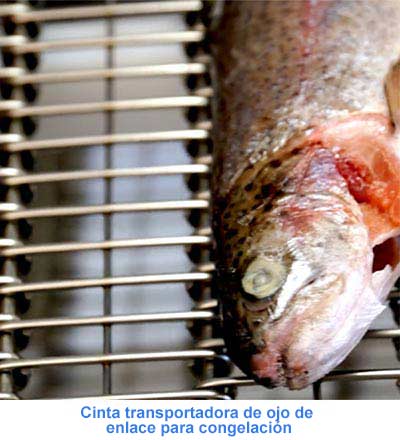

Los resortes ayudan a crear una banda dimensionalmente más estable en aplicaciones de calefacción o congelación. Estas correas son dimensionalmente más estables porque los cables pueden moverse sobre la varilla transversal. Los resortes también exponen una gran proporción de la biela para mejorar la limpieza y desinfección. La colocación de resortes entre los eslabones oculares asegura que se coloquen a intervalos regulares. El resultado es un cinturón relativamente ligero con cualidades específicas, como una buena resistencia a los golpes y a las fuerzas laterales.

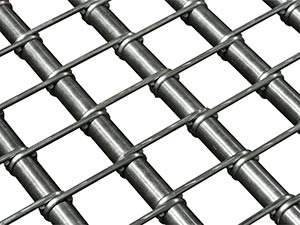

Ojales con casquillos o arandelas
Esta versátil variación de la correa de eslabones de ojo utiliza bujes o arandelas entre los cables para aumentar el espacio de la correa. Al aumentar el espacio de la correa, circulará más aire alrededor de la parte inferior del producto. El aumento de la exposición del producto a este flujo de aire adicional mejora la eficiencia de su proceso. Cuando se agregan bujes o arandelas, las correas se vuelven más pesadas y rígidas.
Disponibilidad de borde

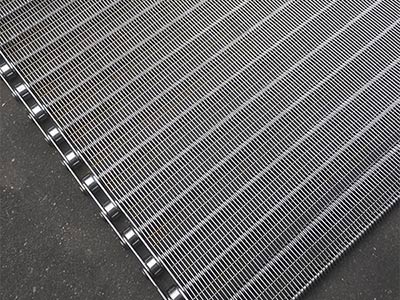

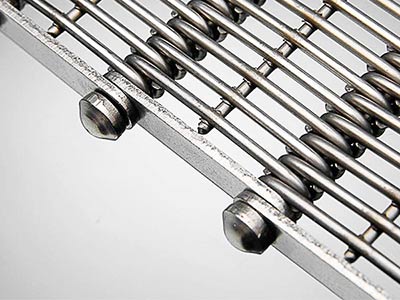

Cinturón Enlace ocular con borde soldado
En ambos lados, la correa está equipada con eslabones de placa, y los extremos de las varillas transversales están equipados con arandelas y posteriormente soldados. Esto da como resultado un acabado completo de la correa en combinación con la superficie de apoyo deseada.

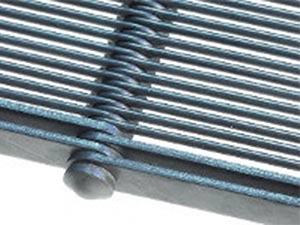

Cinturón Enlace ocular con placas de refuerzo
Las placas de refuerzo son el estilo de borde típico. Estas son placas de metal sólido que se agregan antes de soldar la biela. Los bordes de la cinta están formados generalmente por dos o más filas de eslabones de placas. Los eslabones de alambre y los eslabones de placa se ensamblan en la varilla transversal que se ajusta en ambos lados con un anillo soldado o una cabeza empalmada. Se pueden agregar placas de refuerzo adicionales en el borde de la banda, o en incrementos específicos a lo largo del ancho de la banda para mejorar aún más la resistencia de esta banda.

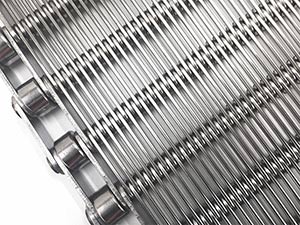

Cinturón Enlace ocular con borde de cadena
Los bordes de la correa están formados por una cadena de pasadores huecos. Los eslabones y cadenas se montan en la varilla transversal que está equipada en ambos lados con un anillo soldado. La cadena se mantiene principalmente en su lugar soldando un anillo tanto en el exterior como en el interior de la cadena. Si los extremos de las varillas transversales se estrechan, el interior de la cadena se asegura mediante este estrechamiento y el anillo interior se cancela. Los bordes de la cadena en las correas Enlace ocular como método alternativo para accionar la correa para mejorar el seguimiento y la confiabilidad.
Cinturón Enlace ocular con protectores laterales
Los cinturones Enlace ocular se pueden equipar con protectores laterales para evitar que el producto se caiga del costado del cinturón. La altura y la forma de los protectores laterales se pueden personalizar para su producto o aplicación. Estos protectores laterales también se pueden insertar en varios puntos a lo largo del ancho de la banda, lo que proporciona una separación positiva entre las filas de producto.
Disponibilidad de material
Acero inoxidable 304 y 316, acero al carbono, otros materiales disponibles a pedido
|
Material
|
Temperatura máxima de funcionamiento del cable ° C
|
|
Acero carbono
|
550
|
|
304 acero inoxidable
|
750
|
|
Acero inoxidable 316
|
800
|
|
Acero inoxidable 316L
|
800
|
Especificaciones

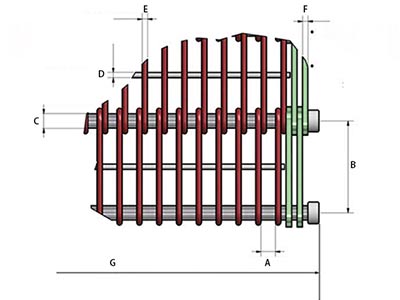

A: Ancho de espacio (mm) B: Paso (mm) C: Diámetro de la varilla transversal (mm)
D: Diámetro del alambre soldado en la parte inferior (mm) E: Diámetro del enlace de alambre (mm)
F: Placa de refuerzo (mm) G: Ancho total de la correa (mm)
Cinta transportadora Enlace ocular sin espaciadores
|
Cinta transportadora Enlace ocular sin espaciadores
|
|
Artículo No.
|
Paso de la correa (mm)
|
Diámetro de alambre (mm)
|
Cross Rod Dia. (mm)
|
Paso de la correa (mm)
|
Diámetro de alambre (mm)
|
Cross Rod Dia. (mm)
|
|
ELCB01
|
15.875
|
1.8
|
3.2
|
50
|
3
|
5
|
|
ELCB02
|
25
|
2
|
5
|
50.8
|
1.6
|
8
|
|
ELCB03
|
25.4
|
2
|
5
|
50.8
|
1.6
|
6
|
|
ELCB04
|
30
|
1.6
|
4
|
50.8
|
2
|
8
|
|
ELCB05
|
30
|
2
|
4
|
50.8
|
2.5
|
8
|
|
ELCB06
|
30
|
2
|
5
|
50.8
|
2.5
|
5
|
|
ELCB07
|
30
|
2
|
7
|
50.8
|
3
|
5
|
|
ELCB08
|
30
|
2
|
8
|
50.8
|
4
|
7
|
|
ELCB09
|
31.75
|
2
|
5
|
60
|
2
|
5
|
|
ELCB10
|
50
|
1.4
|
5
|
60
|
2.5
|
5
|
|
ELCB11
|
50
|
1.6
|
5
|
70
|
4
|
7
|
|
ELCB12
|
50
|
2
|
5
|
75
|
2.5
|
5
|
|
ELCB13
|
50
|
2.5
|
6
|
75
|
2.5
|
8
|
|
ELCB14
|
50
|
2.5
|
8
|
100
|
3
|
8
|
|
Cinta transportadora de eslabones de ojo con espacio entre alambres soldados
|
|
Artículo No.
|
Paso de cinturón
(mm)
|
Diámetro del cable
(mm)
|
Diámetro de la barra transversal
(mm)
|
Espacio mínimo de espacio
(mm)
|
Brecha en pasos de
(mm)
|
Número máximo de alambres soldados
(mm)
|
|
ECBWS01
|
15.875
|
1.8
|
3.2
|
2
|
0.1
|
1
|
|
ECBWS02
|
25
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS03
|
25.4
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS04
|
30
|
2
|
4
|
2.3
|
0.1
|
2
|
|
ECBWS05
|
30
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS06
|
50
|
2
|
5
|
2.3
|
0.1
|
3
|
|
ECBWS07
|
50
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS08
|
50
|
2.5
|
6
|
2.8
|
0.1
|
3
|
|
ECBWS09
|
50.8
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
ECBWS10
|
50.8
|
3
|
8
|
3.3
|
0.1
|
3
|
|
ECBWS11
|
75
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS12
|
75
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
Cinta transportadora de eslabones de ojo con resortes como espaciadores
|
|
Artículo No.
|
Paso de cinturón
(mm)
|
Diámetro del cable
(mm)
|
Diámetro de la barra transversal
(mm)
|
Espacio mínimo de espacio
(mm)
|
Espaciado de espacio también disponible en estos anchos (mm)
|
|
ECBWS01
|
25
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS02
|
25.4
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS03
|
30
|
2
|
4
|
7
|
8
|
10
|
12
|
-
|
-
|
20
|
|
ECBWS04
|
30
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS05
|
31.75
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS06
|
50
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS07
|
50
|
2.5
|
5
|
7.5
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS08
|
50
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS09
|
50
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS10
|
50.8
|
2
|
6
|
7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS11
|
50.8
|
2
|
8
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS12
|
50.8
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS13
|
50.8
|
2.5
|
8
|
10
|
-
|
-
|
-
|
15
|
-
|
20
|
|
ECBWS14
|
50.8
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS15
|
50.8
|
4
|
8
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS16
|
60
|
2.5
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS17
|
60
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS18
|
70
|
4
|
7
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS19
|
75
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS20
|
75
|
2.5
|
8
|
10
|
-
|
10
|
-
|
15
|
-
|
20
|
|
ECBWS21
|
100
|
3
|
8
|
10.5
|
-
|
10.5
|
-
|
15.5
|
-
|
20
|
|
Cinta transportadora de eslabones de ojo con anillos como espaciadores
|
|
Artículo No.
|
Paso de cinturón
(mm)
|
Diámetro del cable
(mm)
|
Diámetro de la barra transversal
(mm)
|
Espacio mínimo de espacio
(mm)
|
El espacio entre huecos se puede aumentar mediante
(mm)
|
|
ECBWR01
|
|
|
|
|
|
|
ECBWR02
|
25
|
2
|
5
|
4
|
2
|
|
ECBWR03
|
25.4
|
2
|
5
|
4
|
2
|
|
ECBWR04
|
30
|
2
|
4
|
4
|
2
|
|
ECBWR05
|
30
|
2
|
5
|
4
|
2
|
|
ECBWR06
|
31.75
|
2
|
5
|
4
|
2
|
|
ECBWR07
|
50
|
2
|
5
|
4
|
2
|
|
ECBWR08
|
50
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR09
|
50
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR10
|
50.8
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR11
|
50.8
|
2.5
|
8
|
5
|
2.5
|
|
ECBWR12
|
50.8
|
4
|
8
|
8
|
4
|
|
ECBWR13
|
60
|
2
|
5
|
4
|
2
|
|
ECBWR14
|
60
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR15
|
75
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR16
|
75
|
2.5
|
8
|
5
|
2.5
|
