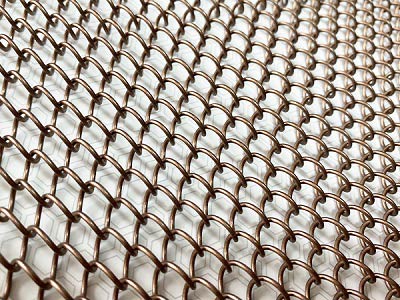

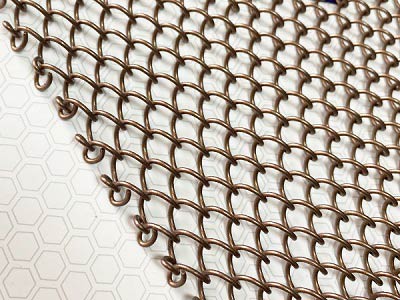

Cinta transportadora de eslabones de cadena, también denominada cinta de malla de alambre o cinta de malla convencional. El cinturón Chain Link presenta un diseño simplista, donde sucesivas bobinas en espiral se entrelazan para crear una malla abierta. Chain Link se puede suministrar con los bordes nudosos o soldados. Al mantener el diseño de la correa simple pero funcional, la correa Chain Link de PFM Screen ofrece a los usuarios finales una solución económica y liviana para aplicaciones de transporte de baja carga, adecuada para uso liviano en aplicaciones de secado y enfriamiento.
Las bandas transportadoras de eslabones de cadena consisten en alambre en espiral sucesivo entretejido, que se parece a una cerca de eslabones de cadena. Esta cinta transportadora universal es la cinta de alambre más simple pero funcional y económica para transportar aplicaciones de trabajo liviano. Debido a su gran área abierta, la correa de eslabones de cadena se convierte en una opción ideal para secar, enfriar y calentar donde la eficiencia energética es lo más importante.
Las correas ligeras de la correa de malla de alambre constan de segmentos de correa unidos con varillas de empalme. Los elementos individuales consisten en espirales de alambre redondas alternas a derecha e izquierda en forma plana ovalada o redonda. Los bordes de la correa de malla de alambre están disponibles en un diseño soldado o doblado.
A diferencia de la banda de tejido equilibrado que consiste en bobinas espirales alternas a la izquierda y a la derecha, la banda transportadora de eslabones de cadena está construida por bobinas unidireccionales. Para una correa impulsada por fricción, la correa presenta secciones alternas de izquierda y derecha. Para contrarrestar los problemas de seguimiento causados por el patrón de bobina unidireccional, se insertan varillas transversales a través de las correas: una está tejida a la derecha y la otra está tejida a la derecha.
Características de la cinta transportadora de eslabones de cadena

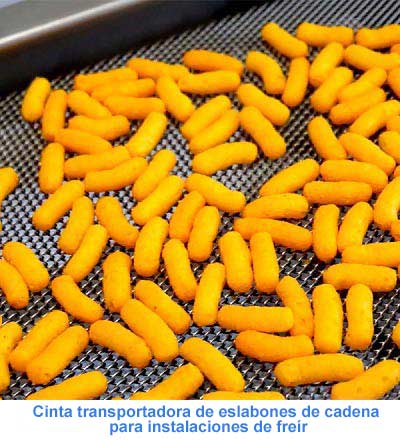

Estructura simple. Está hecho de varias bobinas en espiral. Adecuado para uso ligero en aplicaciones de secado y enfriamiento
Económico. Solución económica y ligera para aplicaciones de transporte de baja carga. La estructura simple lo hace más económico que otros tipos de cinta transportadora.

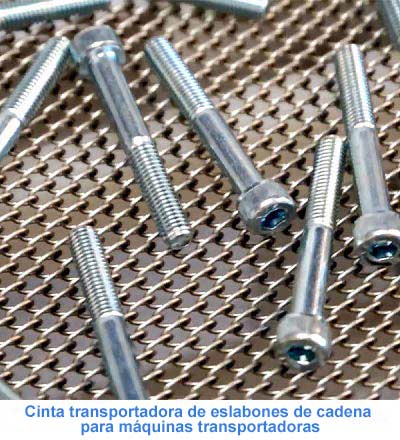

Funcional. La cinta transportadora de eslabones de cadena es adecuada para levantar y transportar productos ligeros.
Filo diferente. Podemos suministrar bordes soldados o nudillos para su elección.
Hay deflectores disponibles. Se pueden agregar deflectores laterales y centrales a la cinta transportadora. Los deflectores pueden evitar que los productos caigan al suelo. También es útil para clasificar y transportar.
Accionamiento por cadena. El patrón de transmisión de eslabones de cadena puede garantizar un trabajo suave y altamente eficiente.
Tipos de cinturones

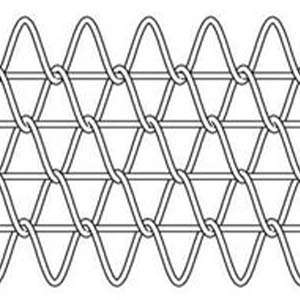

Cinturón de eslabones de cadena sin varilla reforzada

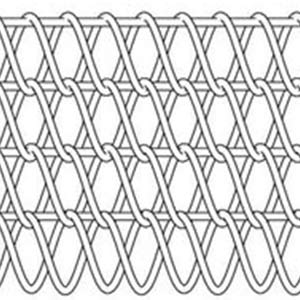

Cinturón de eslabones de cadena con varilla reforzada
Las correas de eslabones de cadena reforzadas con varilla son más resistentes que las correas de eslabones de cadena convencionales como resultado de las varillas transversales a través de los alambres en espiral de interconexión. Las varillas no solo añaden fuerza a la banda, sino que también la hacen estable durante el transporte.
Cinturón de eslabones dúplex de cadena con varilla reforzada
Además de la correa de eslabones de cadena reforzada con varilla estándar, también hay una correa de eslabones dúplex con varilla reforzada, que tiene alambres en espiral dobles entrelazados. Esta correa de cadena de versión dúplex tiene un área abierta más pequeña y más resistente. En comparación con la correa de eslabón de cadena universal, la correa de eslabón de cadena reforzada con varilla tiene aplicaciones más amplias debido a su capacidad de carga relativamente pesada, área abierta y costo económico.
Disponibilidad de borde
Las bandas transportadoras de eslabones de cadena están disponibles en diferentes estilos de bordes, incluidos soldados, nudos y encadenados. Otro acabado de borde especial está disponible bajo pedido.

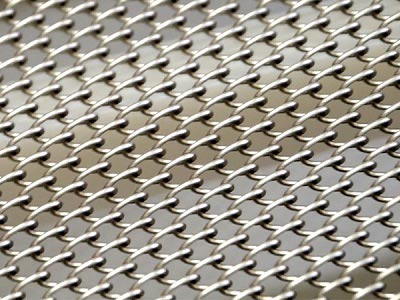

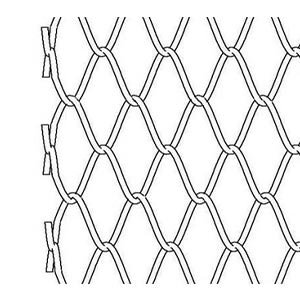

Borde soldado
En los bordes de la banda, los cables de la bobina se enrollan y sueldan. Este es el acabado de borde más común y económico. Este tipo de acabado de borde permite un acabado relativamente suave del borde de la banda y es la versión más económica de este estilo de banda.

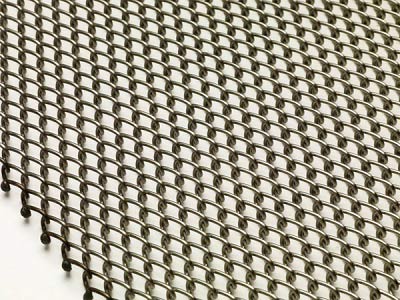

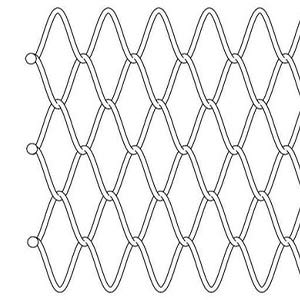

Filo nudillo
El extremo de cada cable de la bobina se vuelve a doblar en forma de "U" y luego se enclava con la bobina adyacente. La forma de "U" se cierra de forma segura para formar un enlace permanente con la siguiente bobina. Esta formación también permite una mayor flexibilidad de los bordes de la banda y minimiza la acumulación de tensión en estas posiciones.

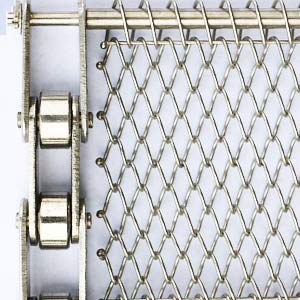

Borde de cadena
Junto con los acabados del borde de la malla, estas mallas pueden ser accionadas por cadenas laterales utilizando varillas transversales que se ubican a través de las bobinas de malla y luego a través de cadenas en los bordes de la malla.
Disponibilidad de material
|
Material
|
Temperatura máxima de funcionamiento del cable ° C
|
|
Acero carbono
|
550
|
|
Acero dulce galvanizado
|
400
|
|
Cromo Molibdeno (3% Cromo)
|
700
|
|
304 acero inoxidable
|
750
|
|
321 acero inoxidable
|
750
|
|
Acero inoxidable 316
|
800
|
|
Acero inoxidable 316L
|
800
|
|
314 acero inoxidable
|
1120
|
|
37/18 níquel cromo
|
1120
|
|
80/20 cromo de níquel
|
1150
|
|
Inconel 600
|
1150
|
|
Inconel 601
|
1150
|
Especificaciones

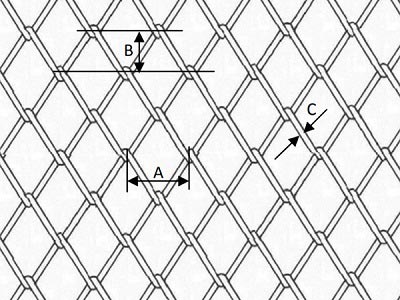

Especificaciones de la correa de eslabones de cadena sin varilla reforzada
These are designed to suit the customer requirements but in general are available in lateral coil wire pitches varying from 5.08mm to 25.4mm, combined with a variety of wire diameters and longitudinal pitches to suit the application.Estos están diseñados para adaptarse a los requisitos del cliente, pero en general están disponibles en pasos de alambre de bobina lateral que varían de 5.08 mm a 25.4 mm, combinados con una variedad de diámetros de alambre y pasos longitudinales para adaptarse a la aplicación.
A: Paso de bobina lateral (mm) B: Paso de bobina longitudinal (mm) C: Diámetro del alambre (mm)

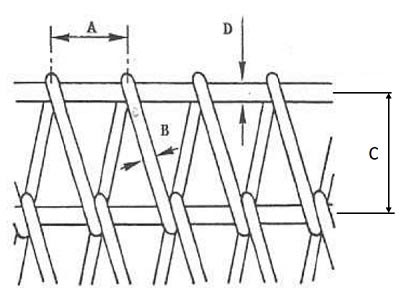

Especificaciones de la correa de eslabones de cadena con varilla reforzada
A: Paso de la bobina lateral (mm) B: Diámetro del alambre de la bobina (mm)
C: Paso del alambre transversal longitudinal (mm) D: Diámetro del alambre transversal (mm)
|
Especificaciones de la correa de eslabones de cadena con varilla reforzada
|
|
Paso de bobina lateral (mm)
|
Diámetro del alambre de la bobina (mm)
|
Paso de alambre transversal longitudinal (mm)
|
Diámetro del alambre transversal (mm)
|
|
16.93/15.24
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
NOTA: La especificación personalizada está disponible si no puede encontrar el tamaño adecuado.
|

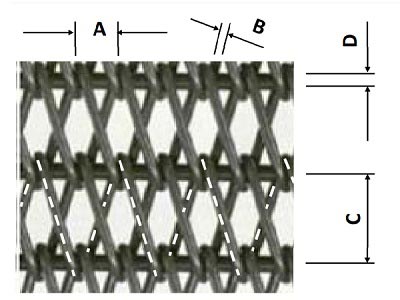

Especificaciones de la correa de cadena de eslabones dobles con varilla reforzada
A: Paso de la bobina lateral (mm) B: Diámetro del alambre de la bobina (mm)
C: Paso del alambre transversal longitudinal (mm) D: Diámetro del alambre transversal (mm)
|
Especificaciones de la correa de cadena de eslabones dobles con varilla reforzada
|
|
Paso de bobina lateral (mm)
|
Diámetro del alambre de la bobina (mm)
|
Paso de alambre transversal longitudinal (mm)
|
Diámetro del alambre transversal (mm)
|
|
8.47
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
5.08
|
2.03
|
10.16
|
2.64
|
|
NOTA: La especificación personalizada está disponible si no puede encontrar el tamaño adecuado.
|
