Cintas transportadoras de panal

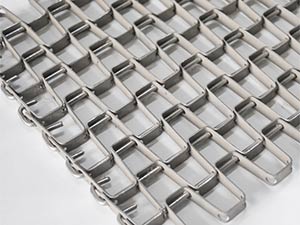

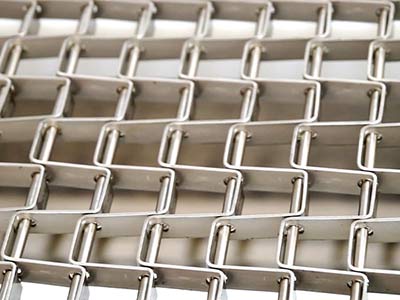

Cinta transportadora de panal, también llamada cinta transportadora de alambre plano. El cinturón de panal está construido con varillas transversales y una tira de metal plana. A los lados de la correa, las varillas transversales tienen un anillo soldado (bordes soldados). En varias dimensiones, es posible dar a los lados del cinturón un borde remachado. Hay una serie de ejecuciones de correas predefinidas con diferentes pasos y dimensiones de material. El cinturón también puede estar provisto de placas laterales o vuelos. Los alambres planos se disponen en forma de celosía y se unen con las varillas redondas rectas. El material de la correa de alambre plano es comúnmente acero con alto contenido de carbono, acero galvanizado, acero inoxidable y otros materiales.

Visión general
Especificación
Aplicaciones
Descargas>

PFM Screen comenzó a fabricar bandas transportadoras de panal en 1987 y todavía se encuentran entre las bandas de funcionamiento recto más versátiles y económicas disponibles.

La cinta transportadora de panal es un producto perfecto con durabilidad y un área abierta adecuada. Es la resistencia a la temperatura, que es popular en las aplicaciones de transporte de horneado. La superficie plana de la cinta transportadora de panal proporciona un transporte estable durante el uso. Las bandas alveolares se utilizan en procesos de producción con temperaturas de -30ºC hasta + 400ºC en la industria alimentaria y otras.

Ventajas de la cinta transportadora de panal:

• El borde de la banda no tiene puntos de enganche ni soldaduras

• El doble de vida que los cinturones competitivos

• La instalación no requiere herramientas especiales

• Impulsado positivo para un excelente seguimiento de la banda

• Hasta un 81% de área abierta para un excelente flujo

• Permite transferencias estrechas

• Available up to 150 inches wide

• Relación de alta resistencia a peso

• Borde de botón soldado o borde remachado

• Superficie de transporte plana

• Fácil de limpiar e instalar.

• Fácilmente unido

• El borde resistente reduce los enganches o enganches de las protuberancias del transportador

Disponibilidad de borde

Cintas transportadoras de panal

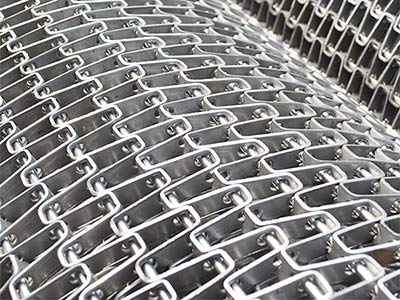

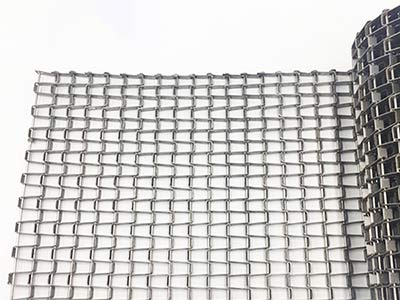

Cinturón de nido de abeja con bordes soldados

Cinturón de nido de abeja con bordes remachados

Cintas transportadoras de panal

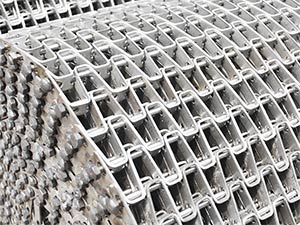

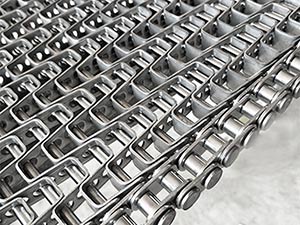

Cinturón de nido de abeja con bordes de cadena

Disponibilidad de material
Las correas Honeycomb son estándar de acero dulce, acero dulce galvanizado, acero inoxidable AISI 304 y AISI 316. La correa necesita un mantenimiento mínimo y tendrá una vida útil de muchos años, si se usa bien.

Especificaciones

Cintas transportadoras de panal

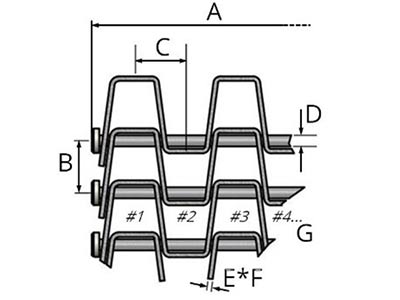

A: Ancho total (mm) B: Paso de la varilla transversal (mm) C: Paso lateral nominal (mm)

D: Diámetro de la barra transversal mm) E: Altura del material de la tira plana (mm)

F: Espesor del material de la tira plana (mm) G: Número de aberturas a lo largo del ancho (mm)

Especificaciones de la cinta transportadora de panal
Artículo No.	Paso de varilla cruzada (mm)	Paso lateral nominal (mm)	Tira plana (mm)	Varilla transversal (mm)
H CB01	13.7	14.6	10x1	3
H CB02	26.2	15.55	12x1.2	4
H CB03	27.4	15.7	9.5x1.25	3
H CB04	27.4	24.7	9.5x1.25	3
H CB05	28.6	15	9.5x1.25	3
H CB06	28.6	26.25	9.5x1.25	3
H CB07	28.4	22.5	15x1.2	4
NOTA: La especificación personalizada está disponible si no puede encontrar el tamaño adecuado.

Las correas Honeycomb, con resistencia a altas temperaturas, gran área abierta, superficie plana, se utilizan ampliamente en las siguientes aplicaciones.

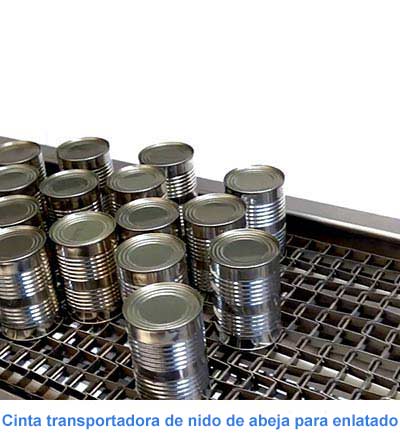

● Sistemas de transporte

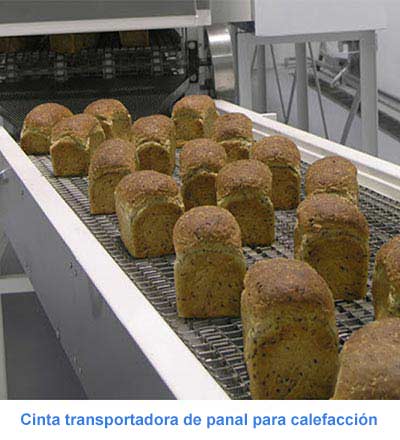

● Sistemas de calefacción

● Sistemas de horneado

● Sistemas de refrigeración

● Sistemas de lavado

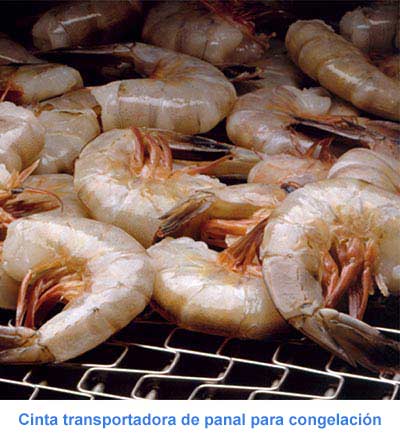

● Sistemas de congelación

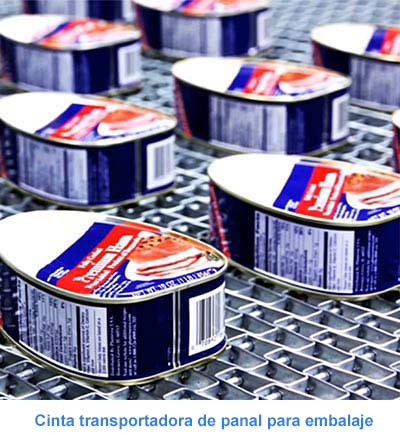

● Sistemas de embalaje

● Sistemas de clasificación

● Sistemas de secado

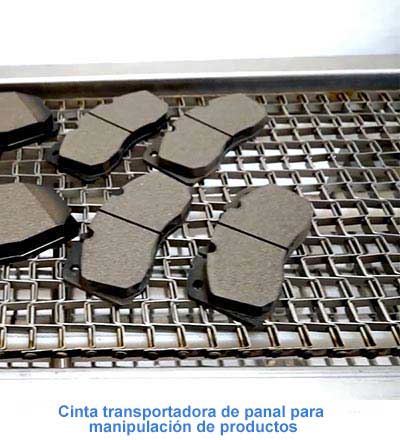

● Sistemas de manipulación de productos

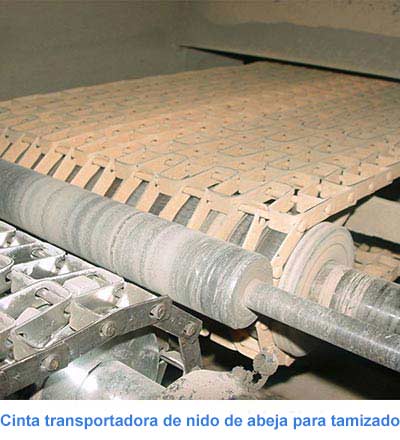

● Sistemas de cribado

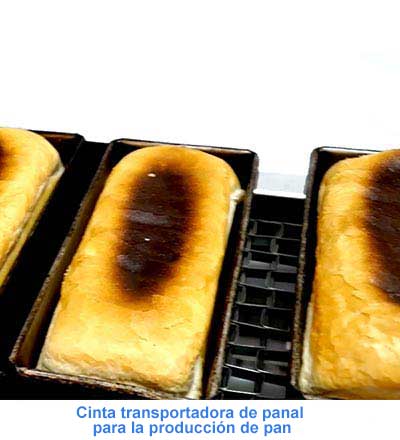

● Sistemas de producción de pan.
