Конвейерные ленты Eye Link, разработанные для тяжелых условий эксплуатации, требующих чрезвычайно прочной ленты, имеют практически неограниченное количество конфигураций для удовлетворения требований ваших приложений. Надежность и долговечность ремней - основная причина их успеха, в сочетании с различными диапазонами материалов ремня и сложной конструкцией, которая делает относительно простым изготовление различных типов ремней. Конвейерные ленты с проушинами доступны с несколькими вариантами привода, включая ролики с фрикционным приводом, звездочки с принудительным приводом и дополнительный привод кромки цепи для улучшенного отслеживания и надежности. Кроме того, по запросу доступны боковые защитные пластины и поперечные перекладины. Боковые пластины предназначены для контроля высоты транспортируемого продукта.
Характеристики конвейерных лент с проушинами
• Детали продуктов с одноуровневой поверхностью не будут зажаты между несколькими слоями ленты.
• Плоская конвейерная поверхность, открытая конфигурация ячеек и простота очистки
• Полностью настраиваемый с такими функциями, как боковые ограждения, цепной привод и скобы.
• Возможность работы при высоких температурах и широкий спектр стальных конструкций.
• Гладкая одноуровневая поверхность без застревания продукта.
• Самая прочная из имеющихся конвейерных лент
• Отличный дренаж воздуха и жидкости.
• Высокая прочность и отличная несущая способность.
• Профиль с плоской поверхностью
• Модульная конструкция
Типы ремней
Конвейерные ленты Eye Link имеют стандартную конструкцию, основанную на прямой модульной форме. Он спроектирован и изготовлен без прокладок или сварен перпендикулярно под проволоку. Это обеспечивает отличную проходимость в приложениях, где не требуется перекрестная опора. Конвейерные ленты Eye Link без проставок также легко ремонтируются с минимальными затратами.
Конвейерные ленты с проушинами - доступны шести типов, которые имеют свои особые преимущества.
От ремней с проушинами с прессованными проушинами для создания минимально возможного отверстия до ремней для глаз с пружинами, гарантирующих хорошую ударопрочность и устойчивость к боковым силам - PFM Screen предлагает множество типов ремней для глаз, каждый из которых имеет свои особые преимущества.

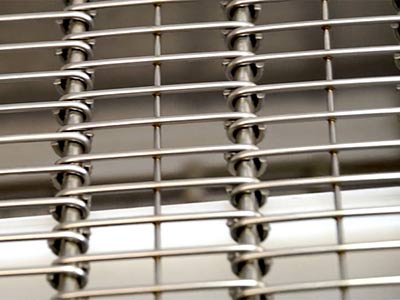

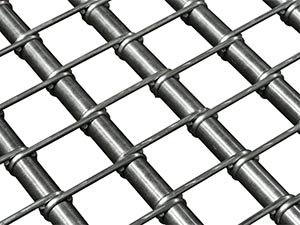

Полные ссылки на глаза
На ремне с полной петлей проушины прилегают друг к другу, а ширина отверстия равна диаметру проволоки. Он спроектирован и изготовлен без прокладок или сварен перпендикулярно под проволоку. Это обеспечивает отличную проходимость в приложениях, где не требуется перекрестная опора. Лента часто используется в пищевой промышленности из-за ее плоской конвейерной поверхности, конфигурации с открытой сеткой и простоты очистки. Конвейерная лента с проушинами без проставок также легко ремонтируется с минимальными затратами.
Нажатые ссылки для глаз
Для некоторых приложений требуется как можно меньшее отверстие. При сглаживании глазных звеньев отверстие между звеньями становится меньше. Этот тип очень подходит для небольших продуктов с мелкой структурой.
Сварные звенья петли
Связи проушин привариваются к проводу местоположения, так что создается модуль. Можно создавать очень узкие и очень широкие отверстия, в зависимости от обработки соответствующих продуктов. Недосваренная проволока устраняет потенциальные ловушки бактерий под прокладками, пружинами, кольцами и втулками. Такая конфигурация делает очистку и санитарную обработку простой и более эффективной.
Прессованные и сварные проушины
В некоторых случаях требуется устойчивая лента в сочетании с небольшим отверстием / сливом. Точность нашего процесса сварки позволяет нам изготавливать модули с очень маленькими интервалами между петлями. Модульная структура делает возможным сборку очень широких ремней.

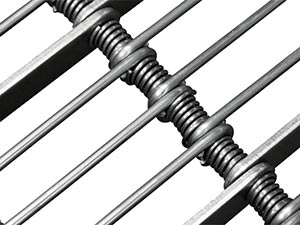

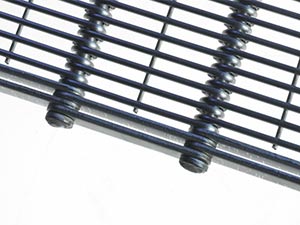

Петли с пружинами
Пружины помогают создавать более стабильные размеры ленты при нагревании или замораживании. Эти ремни более стабильны по размерам, поскольку проволока может двигаться по поперечному стержню. Пружины также открывают большую часть шатуна для улучшенной очистки и дезинфекции. Размещение пружин между проушинами гарантирует их правильное расположение. В результате получается относительно легкий ремень с особыми качествами, такими как хорошая ударопрочность и устойчивость к боковым силам.

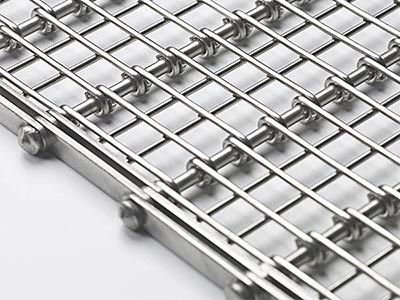

Петли со втулками или шайбами
В этом универсальном варианте ремня с проушиной используются втулки или шайбы между проволоками для увеличения зазора ремня. При увеличении зазора ленты вокруг нижней части изделия будет циркулировать больше воздуха. Увеличение воздействия этого дополнительного воздушного потока на продукт повышает эффективность вашего процесса. При добавлении втулок или шайб ремни становятся тяжелее и жестче.
Доступность Edge

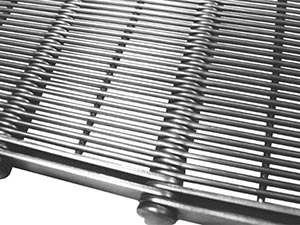

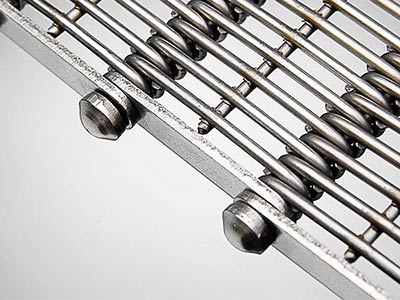

Ремень Eye Link с приваренным краем
С обеих сторон ремень снабжен пластинчатыми звеньями, а дальние концы поперечных стержней снабжены шайбами и впоследствии приварены. Это приводит к тщательной отделке ленты в сочетании с желаемой опорной поверхностью.

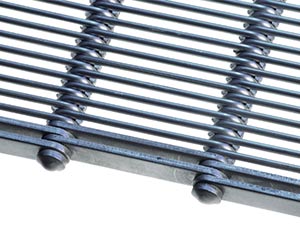

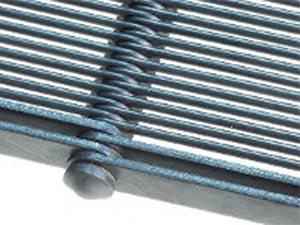

Пояс Eye Link с усиливающими пластинами
Усиливающие пластины - типичный стиль кромки. Это сплошные металлические пластины, добавляемые перед сваркой шатуна. Края ленты обычно образованы двумя или более рядами звеньев пластин. Проволочные и пластинчатые звенья собраны на поперечной штанге, которая с обеих сторон снабжена приварным кольцом или стыковой головкой. Дополнительные усиливающие пластины могут быть добавлены по краю ремня или с определенным шагом по ширине ремня для дальнейшего повышения прочности этого ремня.

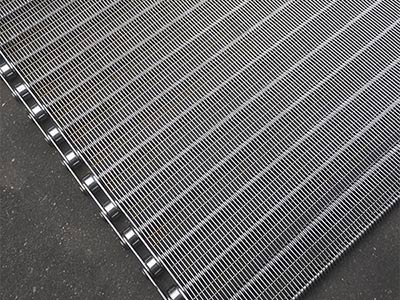

Ремень Eye Link с цепочкой по краю
Края ремня образованы цепочкой с полыми штифтами. Звенья и цепи собраны на поперечной штанге, которая с обеих сторон снабжена приварным кольцом. Цепь в основном удерживается на месте за счет приваривания кольца как к внешней, так и к внутренней стороне цепи. Если концы поперечных стержней сужаются, внутренняя часть цепи защищается этим сужением, а внутреннее кольцо аннулируется. Кромки цепи на ремнях с проушинами в качестве альтернативного метода приведения в движение ремня для улучшения отслеживания и надежности.

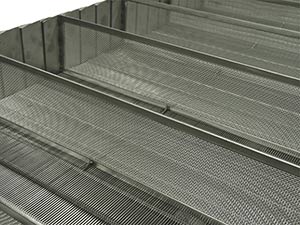

Ремень Eye Link с боковыми щитками
Ремни Eye Link могут быть оснащены боковыми ограждениями для предотвращения падения продукта со стороны ремня. Высота и форма боковых ограждений могут быть адаптированы для вашего продукта или области применения. Эти боковые ограждения также могут быть вставлены в различных точках по ширине ленты, обеспечивая надежное разделение между рядами продукта.
Наличие материалов
Нержавеющая сталь 304 и 316, углеродистая сталь, другие материалы доступны по запросу
|
Материал
|
Максимальная рабочая температура проволоки °C
|
|
Углеродистая сталь
|
550
|
|
304 нержавеющая сталь
|
750
|
|
Нержавеющая сталь 316
|
800
|
|
Нержавеющая сталь 316L
|
800
|

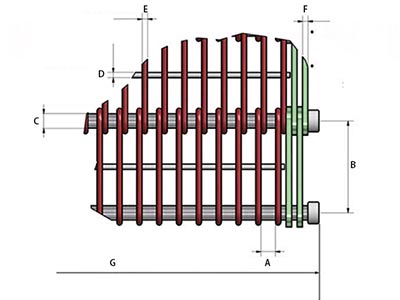

Характеристики
A: Ширина зазора (мм) B: Шаг (мм) C: Диаметр поперечной штанги (мм)
D: Диаметр сварной проволоки с нижней стороны (мм) E: Диаметр звена провода (мм)
F: Усиливающая пластина (мм) G: Общая ширина ремня (мм)
Конвейерная лента с проушиной без проставок
|
Конвейерная лента с проушиной без проставок
|
|
Предмет номер.
|
Шаг ремня (мм)
|
Диаметр провода. (мм)
|
Диаметр поперечной штанги. (мм)
|
Шаг ремня (мм)
|
Диаметр провода. (мм)
|
Диаметр поперечной штанги. (мм)
|
|
ELCB01
|
15.875
|
1.8
|
3.2
|
50
|
3
|
5
|
|
ELCB02
|
25
|
2
|
5
|
50.8
|
1.6
|
8
|
|
ELCB03
|
25.4
|
2
|
5
|
50.8
|
1.6
|
6
|
|
ELCB04
|
30
|
1.6
|
4
|
50.8
|
2
|
8
|
|
ELCB05
|
30
|
2
|
4
|
50.8
|
2.5
|
8
|
|
ELCB06
|
30
|
2
|
5
|
50.8
|
2.5
|
5
|
|
ELCB07
|
30
|
2
|
7
|
50.8
|
3
|
5
|
|
ELCB08
|
30
|
2
|
8
|
50.8
|
4
|
7
|
|
ELCB09
|
31.75
|
2
|
5
|
60
|
2
|
5
|
|
ELCB10
|
50
|
1.4
|
5
|
60
|
2.5
|
5
|
|
ELCB11
|
50
|
1.6
|
5
|
70
|
4
|
7
|
|
ELCB12
|
50
|
2
|
5
|
75
|
2.5
|
5
|
|
ELCB13
|
50
|
2.5
|
6
|
75
|
2.5
|
8
|
|
ELCB14
|
50
|
2.5
|
8
|
100
|
3
|
8
|
|
Конвейерная лента с проушиной и проволокой под сварку
|
|
Предмет номер.
|
Шаг ремня (мм)
|
Диаметр проволоки (мм)
|
Диаметр поперечной штанги (мм)
|
Минимальный зазор (мм)
|
Шаг шага (мм)
|
Максимальное количество сварных проводов (мм)
|
|
ECBWS01
|
15.875
|
1.8
|
3.2
|
2
|
0.1
|
1
|
|
ECBWS02
|
25
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS03
|
25.4
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS04
|
30
|
2
|
4
|
2.3
|
0.1
|
2
|
|
ECBWS05
|
30
|
2
|
5
|
2.3
|
0.1
|
2
|
|
ECBWS06
|
50
|
2
|
5
|
2.3
|
0.1
|
3
|
|
ECBWS07
|
50
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS08
|
50
|
2.5
|
6
|
2.8
|
0.1
|
3
|
|
ECBWS09
|
50.8
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
ECBWS10
|
50.8
|
3
|
8
|
3.3
|
0.1
|
3
|
|
ECBWS11
|
75
|
2.5
|
5
|
2.8
|
0.1
|
3
|
|
ECBWS12
|
75
|
2.5
|
8
|
2.8
|
0.1
|
3
|
|
Конвейерная лента с проушинами и пружинами в качестве проставок
|
|
Предмет номер.
|
Шаг ремня (мм)
|
Диаметр проволоки (мм)
|
Диаметр поперечной штанги (мм)
|
Минимальный зазор (мм)
|
Расстояние между зазорами также доступно для этой ширины (мм)
|
|
ECBWS01
|
25
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS02
|
25.4
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS03
|
30
|
2
|
4
|
7
|
8
|
10
|
12
|
-
|
-
|
20
|
|
ECBWS04
|
30
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS05
|
31.75
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS06
|
50
|
2
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS07
|
50
|
2.5
|
5
|
7.5
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS08
|
50
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS09
|
50
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS10
|
50.8
|
2
|
6
|
7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS11
|
50.8
|
2
|
8
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS12
|
50.8
|
2.5
|
6
|
7.5
|
-
|
-
|
-
|
-
|
-
|
20
|
|
ECBWS13
|
50.8
|
2.5
|
8
|
10
|
-
|
-
|
-
|
15
|
-
|
20
|
|
ECBWS14
|
50.8
|
3
|
8
|
10.5
|
-
|
-
|
-
|
15.5
|
-
|
20
|
|
ECBWS15
|
50.8
|
4
|
8
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS16
|
60
|
2.5
|
5
|
7
|
8
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS17
|
60
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS18
|
70
|
4
|
7
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
ECBWS19
|
75
|
2.5
|
5
|
7.5
|
8.5
|
10
|
12
|
15
|
17.5
|
20
|
|
ECBWS20
|
75
|
2.5
|
8
|
10
|
-
|
10
|
-
|
15
|
-
|
20
|
|
ECBWS21
|
100
|
3
|
8
|
10.5
|
-
|
10.5
|
-
|
15.5
|
-
|
20
|
|
Конвейерная лента с проушинами и кольцами в качестве проставок
|
|
Предмет номер.
|
Шаг ремня (мм)
|
Диаметр проволоки (мм)
|
Диаметр поперечной штанги (мм)
|
Минимальный зазор (мм)
|
Расстояние между зазорами можно увеличить на (мм)
|
|
ECBWR01
|
|
|
|
|
|
|
ECBWR02
|
25
|
2
|
5
|
4
|
2
|
|
ECBWR03
|
25.4
|
2
|
5
|
4
|
2
|
|
ECBWR04
|
30
|
2
|
4
|
4
|
2
|
|
ECBWR05
|
30
|
2
|
5
|
4
|
2
|
|
ECBWR06
|
31.75
|
2
|
5
|
4
|
2
|
|
ECBWR07
|
50
|
2
|
5
|
4
|
2
|
|
ECBWR08
|
50
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR09
|
50
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR10
|
50.8
|
2.5
|
6
|
5
|
2.5
|
|
ECBWR11
|
50.8
|
2.5
|
8
|
5
|
2.5
|
|
ECBWR12
|
50.8
|
4
|
8
|
8
|
4
|
|
ECBWR13
|
60
|
2
|
5
|
4
|
2
|
|
ECBWR14
|
60
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR15
|
75
|
2.5
|
5
|
5
|
2.5
|
|
ECBWR16
|
75
|
2.5
|
8
|
5
|
2.5
|
