Звенья цепи

Chains links are important components and accessories in the whole conveyor belt system. They are used combined with sprockets as a drive system to ensure stable and smooth conveying and transmitting. We can supply all kinds of chain links for you.

Обзор
Технические характеристики
Приложения
Загрузки

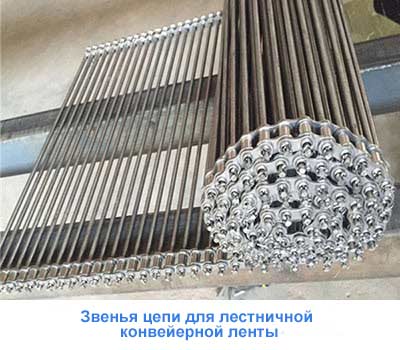

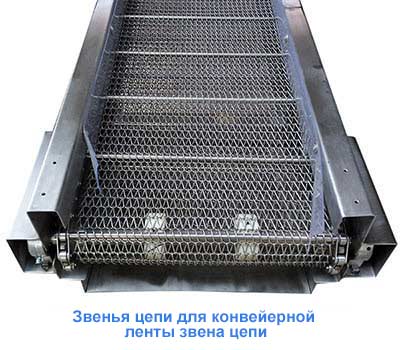

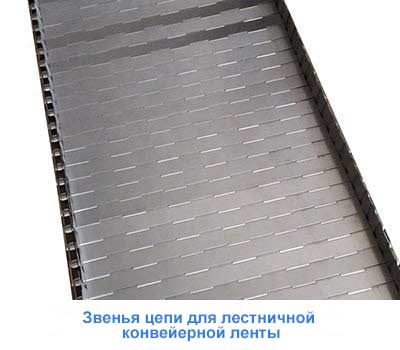

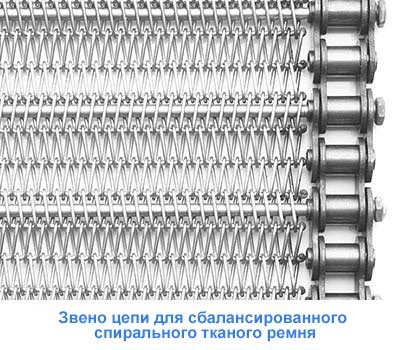

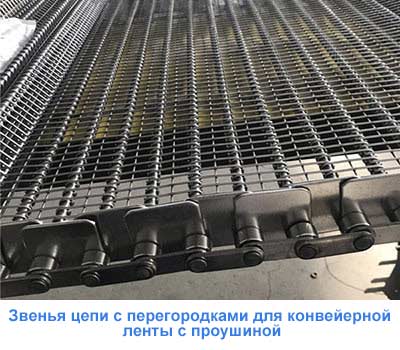

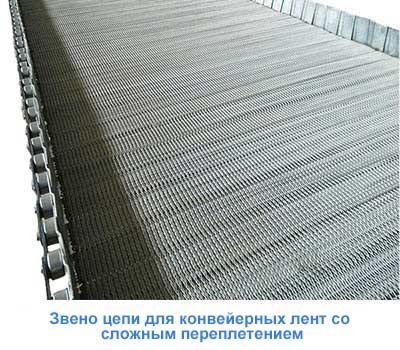

Звенья цепи широко используются во всех видах металлических конвейерных лент в качестве кромок. Его можно использовать в сочетании со звездочками для обеспечения плавной и высокоэффективной работы по транспортировке. У звеньев цепи есть много разных типов и спецификаций, которые подходят для большего количества оборудования и приложений.

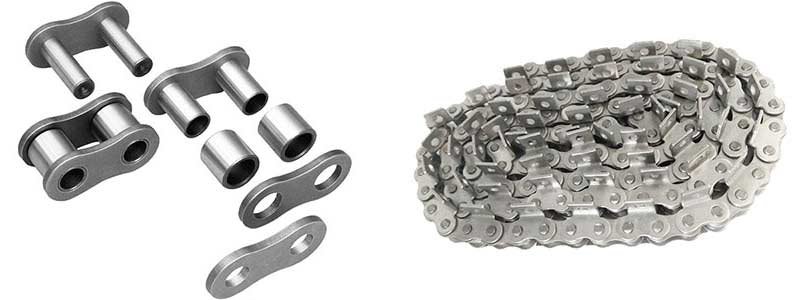

Звенья цепи

Материал звеньев цепи может быть углеродистой, нержавеющей или легированной. Характеристики звеньев цепи могут быть изменены в соответствии с параметрами вашей конвейерной ленты, что обеспечивает наилучший эффект согласования.

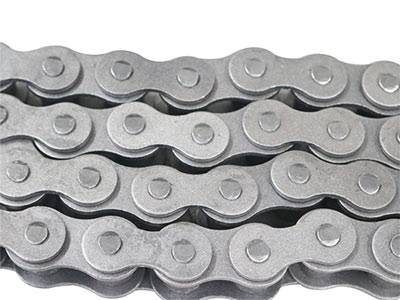

Звенья цепи

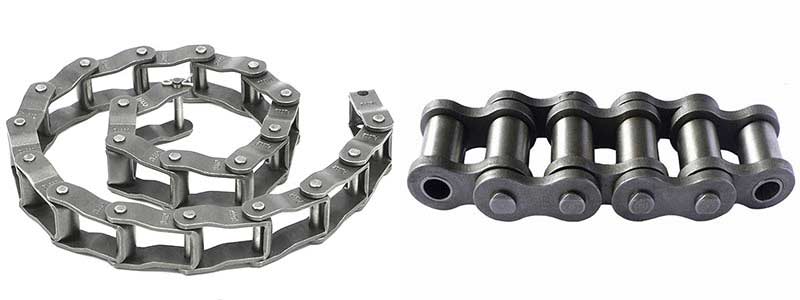

Типы звеньев цепи

Роликовые цепи с полым стержнем

Роликовые цепи с двойным шагом

Роликовая цепь со шплинтом

Роликовые цепи одношаговые

Цепь роликовая с заклепками

Листовые цепи роликовые цепи

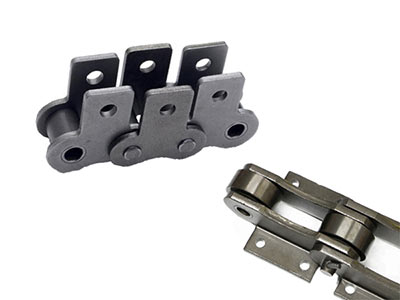

Цепи крепления

Наличие материалов

Доступные типы материалов включают:
Нержавеющая сталь - агрессивные среды
Углеродистая сталь
Другие материалы доступны по запросу.

Характеристики

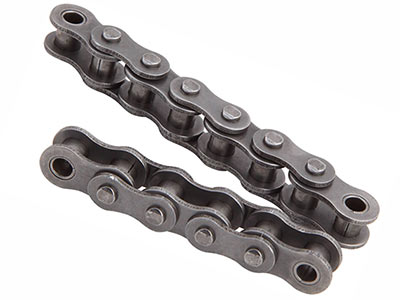

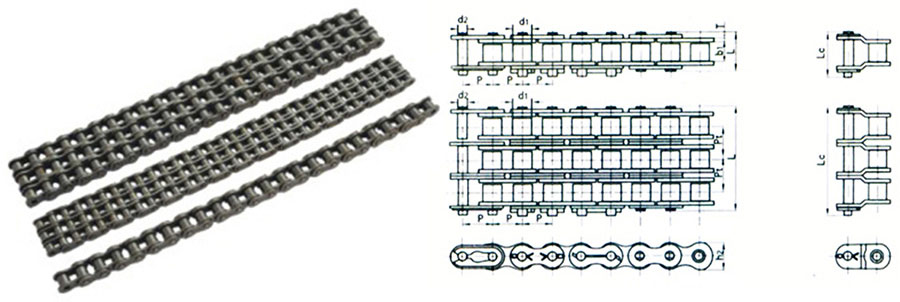

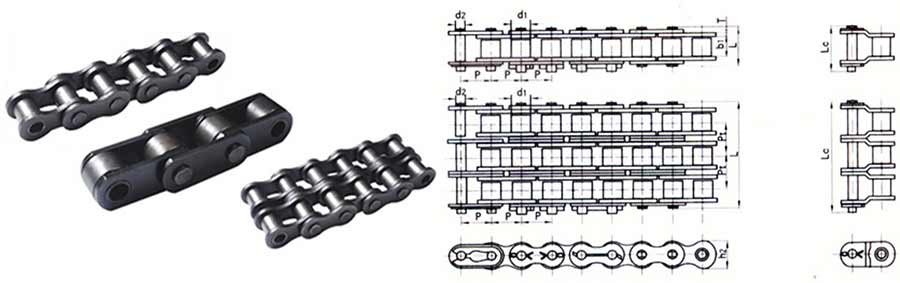

Прецизионные роликовые цепи с коротким шагом серии A

Звенья цепи

Цепь ISO	Стул ANSI	Подача	Диаметр ролика	Ширина между внутренними пластинами	Диаметр подшипника контактного корпуса	Ширина над опорным пальцем	С соединительным штифтом	внутренняя густая глубина	Поперечный шаг	Толщина плиты	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр
		P	дл макс	бл мин	d2 макс	L макс	Lc макс	h2 макс	Pt	T	Q мин	- Q	q
		мм	мм	мм	мм	мм	мм	мм	мм	мм	КН	КН	кг / м
*04C-1	25	6.35	3.3	3.1	2.31	8	9.9	6.02	-	0.8	3.5	4.4	0.14
*06C-1	35	9.525	5.08	4.68	3.58	12.4	14.4	8.7	-	1.3	7.9	10.4	0.33
285-1	41	12.7	7.77	6.25	3.58	13.75	16	9.91	-	1.25	6.7	11.8	0.41
08A-1	40	12.7	7.95	7.85	3.96	16.6	19.1	12.07	-	1.5	13.8	17.8	0.62
10A-1	50	15.875	10.16	9.4	5.08	20.7	23.3	15.09	-	2	21.8	28	1.02
12A-1	60	19.05	11.91	12.57	5.94	25.9	28.6	18.08	-	2.44	31.1	39	1.5
16A-1	80	25.4	15.88	15.75	7.92	32.7	38	24.13	-	3.26	55.6	71.5	2.6
20A-1	100	31.75	11.91	18.9	9.53	41.1	44.9	30.18	-	4	86.7	102	3.91
24A-1	120	38.1	15.88	25.22	11.1	50.8	56.1	36.2	-	4.8	124.6	156.9	5.62
28A-1	140	44.45	25.4	25.22	12.7	54.9	60.8	42.24	-	5.65	169	210.8	7.5
32A-1	160	50.8	28.58	31.55	14.27	65.5	72.6	48.26	-	6.45	222.4	269.7	10.1
36A-1	180	57.15	35.71	35.48	17.46	72.8	83	54.31	-	7.25	280.2	327.8	13.45
40A-1	200	63.5	39.68	37.85	19.85	80.3	90.5	6.33	-	8	347	410	16.15
48A-1	240	76.2	47.63	47.35	23.81	95.5	106	72.39	-	9.5	500.4	585.4	23.2
*04C-2	2月25日	6.35	3.3	3.1	2.31	14.5	16.5	6.02	6.4	0.8	7	8.8	0.28
*06C-2	Feb-35	9.525	5.08	4.68	3.58	22.5	24.5	8.7	10.13	1.3	15.8	20.8	0.63
08A-2	Feb-40	12.7	7.95	7.85	3.96	31	33.5	12.07	14.38	1.5	27.6	35.6	1.12
10A-2	Feb-50	15.875	10.16	9.4	5.08	38.9	41.3	15.09	18.11	2	43.6	56	2
12A-2	Feb-60	19.05	11.91	12.57	5.94	48.8	51.5	18.08	22.78	2.44	62.3	82.4	2.92
16A-2	Feb-80	25.4	15.88	15.75	7.92	62.7	62.7	24.13	29.29	3.26	111.2	143	5.15
20A-2	100-2	.1.75	19.05	18.9	9.53	76.4	83.1	30.18	35.76	4	173.5	204.2	7.8
24A-2	120-2	.8.1	22.23	25.22	11.1	96.3	101.6	36.2	45.44	4.8	249.1	313.8	11.7
28A-2	140-2	44.45	25.4	25.22	12.7	103.6	109.4	42.24	48.87	5.65	338.1	421.7	15.14
32A-2	160-2	50.8	28.58	31.55	14.27	123.3	130.2	48.26	58.55	6.45	444.8	539.4	20.14
36A-2	180-2	57.15	35.71	35.48	17.46	138.6	148.5	54.31	65.84	7.25	560.5	655.7	29.22
40A-2	200-2	63.5	39.68	37.85	19.85	151.9	161.5	6.33	71.55	8	693.9	820	32.24
48A-2	240-2	76.2	47.63	47.35	23.81	183.4	193.9	72.39	87.83	9.5	1000.8	1170.8	45.23
*06C-3	Mar-35	9.525	5.08	4.68	3.58	32.7	34.7	8.7	10.13	1.3	23.7	30	1.05
08A-3	Mar-40	12.7	7.95	7.85	3.96	45.4	48	12.07	14.38	1.5	41.4	51.2	1.9
10A-3	Mar-50	15.875	10.16	9.4	5.08	57	59.8	15.09	18.11	2	65.4	82	3.09
12A-3	Mar-60	19.05	11.91	12.57	5.94	71.5	75.6	18.08	22.78	2.44	93.4	115	4.54
16A-3	Mar-80	25.4	15.88	15.75	7.92	91.7	96.8	24.13	29.29	3.26	166.8	208	7.89
20A-3	100-3	31.75	19.05	18.9	9.53	112.2	117.2	30.18	35.76	4	260.2	310	11.77
24A-3	120-3	38.1	22.23	25.22	11.1	141.7	148.3	36.2	35.44	4.8	373.7	470.7	17.53
28A-3	140-3	44.45	25.4	25.22	12.7	152.2	158.3	42.24	48.87	5.65	507.1	632.5	22.2
32A-3	160-3	50.8	28.58	31.55	14.27	181.8	188.6	48.26	58.55	6.45	667.2	809	30.02
36A-3	180-3	57.15	35.71	35.48	17.46	204.4	214.5	54.31	65.84	7.25	840.7	983.6	38.22
40A-3	200-3	63.5	39.68	37.85	19.85	223.5	232.9	60.33	71.55	8	1040.9	1230	49.03
48A-3	240-3	76.2	47.63	47.35	23.81	271.2	281.8	72.39	87.83	9.5	1501.3	1756.2	71.6

Прецизионные роликовые цепи с коротким шагом серии B

Звенья цепи

Цепь ISO BS No.	Подача	Диаметр ролика	Ширина между внутренними пластинами	Диаметр подшипника контактного корпуса	Ширина над опорным пальцем	С соединительным штифтом	внутренняя густая глубина	Поперечный шаг	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр
	P	дл макс	бл мин	d2 макс	L макс	Lc макс	h2 макс	Pt	Q мин	- Q	q
	мм	мм	мм	мм	мм	мм	мм	мм	КН	КН	кг / м
*06B-1	9.525	6.35	5.72	3.28	13.15	15.15	8.26	-	8.9	10.3	0.41
08B-1	12.7	8.51	7.75	4.45	16.95	19.05	11.81	-	17.8	19.6	0.69
10B-1	15.875	10.16	9.65	5.08	19.5	22	14.73	-	22.2	27.5	0.93
12B-1	19.05	12.07	11.68	5.72	22.5	25.1	16.13	-	28.9	33.3	1.15
16B-1	25.4	15.88	17.02	8.28	36.1	41.5	21.08	-	60	71	2.71
20B-1	31.75	19.05	19.58	10.19	42.4	47.6	26.42	-	95	101.8	3.7
24B-1	38.1	25.4	25.4	14.63	53.4	60	33.4	-	160	176	7.1
28B-1	44.45	27.94	30.99	15.9	65.1	72.5	37.08	-	200	215.6	8.5
32B-1	50.8	29.21	30.99	17.81	66.91	73.6	42.29	-	250	280.3	10.25
40B-1	63.5	39.37	38.1	22.89	82.6	91.3	52.96	-	355	392	16.35
48B-1	76.2	48.26	45.72	29.24	99.1	109.6	63.88	-	560	599.2	25
*06B-2	9.525	6.35	5.72	3.28	23.4	27.1	8.26	10.24	16.9	18.1	0.74
08B-2	12.7	8.51	7.75	4.45	31	33	11.81	13.92	31.1	37.4	1.34
10B-2	15.875	10.16	9.65	5.08	36.1	38.6	14.73	16.59	44.5	54.2	1.84
12B-2	19.05	12.07	11.68	5.72	42	44.4	16.13	19.46	57.8	66.6	2.31
16B-2	25.4	15.88	17.02	8.28	68	73.4	21.08	31.88	106	126.5	5.42
20B-2	31.75	19.05	19.58	10.19	79.7	83.6	26.42	36.45	170	210	7.2
24B-2	38.1	25.4	25.4	14.63	101.4	108.4	33.4	48.36	280	305	13.4
28B-2	44.45	27.94	30.99	15.9	124.7	132.1	37.08	59.56	360	390	16.6
32B-2	50.8	29.21	30.99	17.81	125.46	132.4	42.29	58.55	450	487.5	21
40B-2	63.5	39.37	38.1	22.89	154.5	163.8	52.96	72.29	630	680.2	32
48B-2	76.2	48.26	45.72	29.24	192.4	200.9	63.88	91.21	1000	1070	20
*06B-3	9.525	6.35	5.72	3.28	33.5	37.3	8.26	10.24	24.9	29.8	1.16
08B-3	12.7	8.51	7.75	4.45	44.9	47.2	11.81	13.92	44.5	50.2	2.03
10B-3	15.875	10.16	9.65	5.08	52.7	55.6	14.73	16.59	66.7	79.8	2.77
12B-3	19.05	12.07	11.68	5.72	61.5	65.2	16.13	19.46	86.7	101.8	3.46
16B-3	25.4	15.88	17.02	8.28	99.8	105.3	21.08	31.88	160	190	8.13
20B-3	31.75	19.05	19.58	10.19	114.55	121.2	26.42	36.45	250	276.2	10.82
24B-3	38.1	25.4	25.4	14.63	150.2	156.8	33.4	48.36	425	480	20.1
28B-3	44.45	27.94	30.99	15.9	184.3	191.7	37.08	59.56	530	580	24.92
32B-3	50.8	29.21	30.99	17.81	184.01	191	42.29	58.55	670	720.2	31.56
40B-3	63.5	39.37	38.1	22.89	226.8	236.1	52.96	72.29	950	1020	48.1
48B-3	76.2	48.26	45.72	29.24	281.6	292.1	63.88	91.21	1500	1590	75

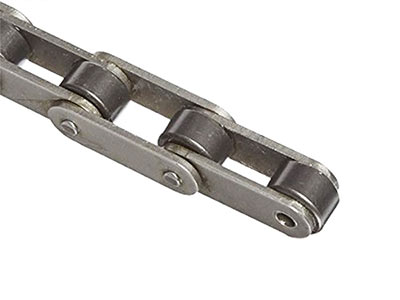

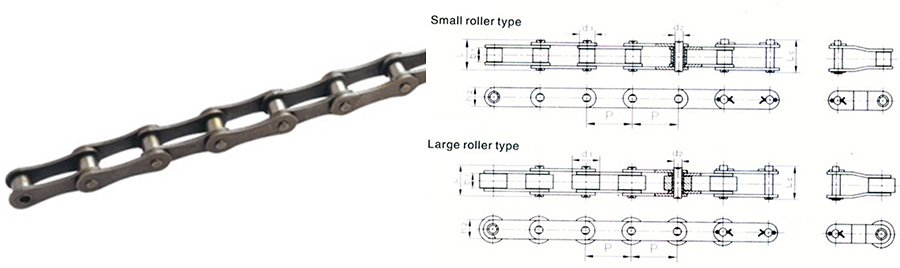

Конвейерная цепь с двойным шагом

Звенья цепи

Цепь DIN ISO No.	Цепь ANSI No.	Подача	диаметр ролика	Ширина между внутренними пластинами	диаметр штифта	длина штифта		в Piate Deotg	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр
		P	дл макс	бл мин	d2 макс	L макс	Lc макс	h2 макс	Q мин	Qo	q
		мм	мм	мм	мм	мм	мм	мм	КН	КН	кг / м
C208A	C2040	25.4	7.95	7.85	3.96	16.6	18.8	12	14.1	16	0.5
C208AL	C2042	25.4	15.88	7.85	3.96	16.6	18.8	12	14.1	16	0.84
C208B		25.4	8.51	7.75	4.45	16.7	18.2	11.8	18	19.3	0.55
C208BL		25.4	15.88	7.75	4.45	16.7	18.2	11.8	18	19.3	0.89
C210AL	C2052	31.75	19.05	9.4	5.08	20.7	23.3	15	22.2	26.5	1.27
C212A	C2060	38.1	11.91	12.57	5.94	25.9	28.3	18	31.8	35.5	1.12
C212AL	C2062	38.1	22.23	12.57	5.94	25.9	28.3	18	31.8	35.5	1.61
C212AH	C2060H	38.1	11.91	12.57	5.94	29.2	31.6	18	31.8	39.3	1.44
C212AHL	C2062H	38.1	22.23	12.57	5.94	29.2	31.6	18	31.8	39.3	2.07
C216A	C2080	50.8	15.88	15.75	7.92	32.7	36.5	24	56.7	66.2	2.08
C212AL	C2082	50.8	28.58	15.75	7.92	32.7	36.5	24	56.7	66.2	3.12
C216AH	C2080H	50.8	15.88	15.75	7.92	36.2	39.4	24.4	56.7	68.8	2.54
C216AHL	C2082H	50.8	28.58	15.75	7.92	36.2	39.4	24.4	56.7	68.8	3.58
C220A	C2100	63.5	19.05	18.9	9.53	40.4	44.7	30	88.5	103.6	3.01
C220AL	C2102	63.5	39.67	18.9	9.53	40.4	44.7	30	88.5	103.6	4.83
C220AH	C2100H	63.5	19.05	18.9	9.53	43.6	46.9	30	88.5	106.6	3.56
C220AHL	C2102H	63.5	39.67	18.9	9.53	43.6	46.9	30	88.5	106.6	5.38
C224A	C2120	76.2	22.23	25.22	11.1	50.3	54.3	35.7	127	147	4.66
C224AL	C2122	76.2	44.45	25.22	11.1	50.3	54.3	35.7	127	147	7.66
C224AH	C2120H	76.2	22.23	25.22	11.1	53.5	57.5	36.2	127	151.2	5.26
C224AHL	C2122H	76.2	44.45	25.22	11.1	53.5	57.5	36.2	127	151.2	8.26
C232A	C2160	101.6	28.58	31.75	14.27	64.8	69.6	47.8	226.8	260.2	8.23
C232AL	C2162	101.6	57.15	31.75	14.27	64.8	69.6	47.8	226.8	260.2	11.95
C232AH	C2160H	101.6	28.58	31.75	14.27	68.2	73	47.8	226.8	266.8	9.06
C232AHL	C2162H	101.6	57.15	31.75	14.27	68.2	73	47.8	226.8	266.8	12.77

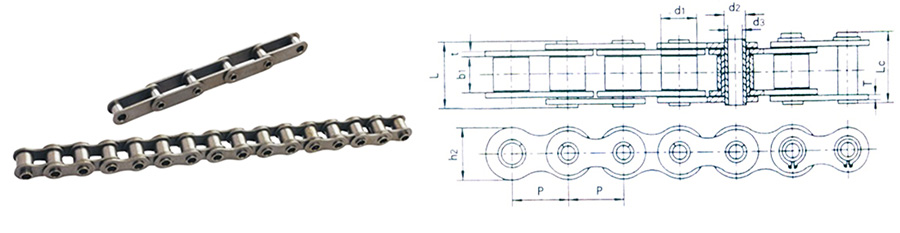

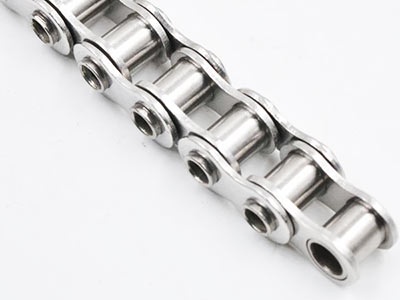

Цепочка с полыми штифтами

Звенья цепи

Цепь Tailong Нет	Подача	Диаметр втулки	Ширина между внутренними пластинами	Диаметр подшипника контактного корпуса		Ширина над опорным пальцем		внутренняя густая глубина	Толщина плиты	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр	Типовая форма
	P	d1 mini	bl макс	d3 макс	h2 макс	L макс	Lc макс	h2 макс	t/T макс	Q мин	Q	q
	мм	мм	мм	мм	мм	мм	мм	мм	мм	КН	КН	кг / м
08BHPF	12.7	8.51	7.75	6.55	4.5	16.4	17.6	11.8	1.6/1.3	11.1	12.1	0.56	A
40HP	12.7	7.95	7.85	5.63	4	16.5	17.6	12	1.5	11	12.2	0.54	A
50HP	15.875	10.16	9.4	7.03	5.13	20.7	21.9	15.09	2.03	20.02	22.6	0.91	A
60HP	19.05	11.91	12.7	8.31	6	25.8	26.8	18	2.42	24	26.9	1.29	A
60HPF1	19.05	11.91	12.7	8.31	5.01	25.5	26.8	18	2.42	28	30.9	1.37	A
80HP	25.4	15.88	15.75	11.4	8.05	32.5	33.8	24	3.25	50	58.3	2.26	A

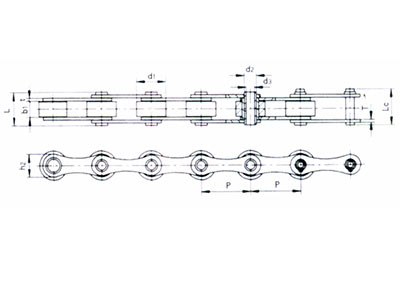

Звенья цепи

Цепь Tailong Нет	Подача	Диаметр втулки	Ширина между внутренними пластинами	Диаметр опорного штифта		Ширина над опорным пальцем		внутренняя густая глубина	Толщина плиты	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр	Типовая форма
	P	d1	bl	d2 max	d3 max	L max	Lc max	h2 max	t/T max	Q min	Q	q
	мм	мм	мм	мм	мм	мм	мм	мм	мм	КН	КН	кг / м
C2040HP	25.4	7.95	7.85	5.63	4	16.5	17.6	12	1.5	11	12.6	0.46	B
C2042HP	25.4	15.88	7.85	5.63	4	16.5	17.6	12	1.5	11	12.6	0.46	B
C2050HP	31.75	10.16	9.4	7.22	5.12	20.5	21.8	15	2.03	20.4	22.8	0.76	B
C2052HP	31.75	19.05	9.4	7.22	5.12	20.5	21.8	15	2.03	20.4	22.8	0.76	B
C2060HP	38.1	11.91	12.7	8.31	6	25.8	26.8	17	2.42	24	27.1	1.02	B
C2062HP	38.1	22.23	12.7	8.31	6	25.8	26.8	17	2.42	24	27.1	1.02	B
C2080HP	50.8	15.88	15.75	11.4	8.05	32.5	33.8	24	3.25	50	55.2	1.81	B
C2082HP	50.8	28.58	15.75	11.4	8.05	32.5	33.8	24	3.25	50	55.2	1.81	B

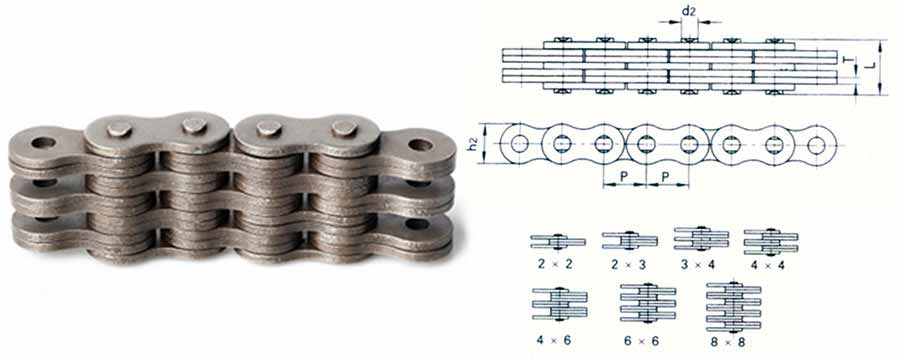

Leaf Chain

Звенья цепи

Цепь ISO No.	ANSI стул No.	Подача	Платформы Шнуровка	Пиратская смерть	Толщина плиты	диаметр штифта	длина штифта	Предел прочности на растяжение	Средняя прочность на разрыв	Вес на метр
		P		h2 max	T max	d2 max	L max	Q max	Qq	q
		мм		мм	мм	мм	мм	КН	КН	кг / м
LH0822	BL422		2 × 2				11.05	22.2	27.6	0.64
LH0823	BL423		2 × 3				13.16	22.2	27.6	0.8
LH0834	BL434		3 × 4				17.4	33.4	41.4	1.12
LH0844	BL444	12.7	4 × 4	12.07			19.51	44.5	56	1.26
LH0846	BL446		4 × 6				23.75	44.5	56	1.6
LH086646	BL466		6 × 6				27.99	66.7	81.7	1.92
LH0888	BL488		8 × 8				36.45	89	109.4	2.56
LH1022	BL522		2 × 2				12.9	33.4	42.8	0.88
LH1023	BL523		2 × 3				15.37	33.4	42.8	1.1
LH1034	BL534		3 × 4				20.32	48.9	63.6	1.5
LH1044	BL544	15	4 × 4	15.09	2.44	5.96	22.78	66.7	84.5	1.8
LH1046	BL546		4 × 6				27.74	66.7	84.5	2.2
LH1066	BL566		6 × 6				32.69	100.1	125.1	2.65
LH1088	BL588		8 × 8				42.57	133.4	169.5	3.5
LH1222	BL622		2 × 2				17.37	48.9	63.6	1.45
LH1223	BL623		2 × 3				20.73	48.9	63.6	1.8
LH1234	BL634		3 × 4				27.43	75.6	102.6	2.5
LH1244	BL 644	875	4 × 4	18.11	3.3	7.94	30.78	97.9	122.3	2.9
LH1246	BL 646		4 × 6				37.49	97.9	122.3	3.6
LH1266	BL666		6 × 6				44.2	146.8	190.8	4.3
LH1288	BL688		8 × 8				57.61	195.7	238.8	5.8
LH1622	BL822		2 × 2				21.34	84.5	108.2	2.2
LH1623	BL823		2 × 3				25.48	84.5	108.2	2.7
LH1634	BL834		3 × 4				33.76	129	143.6	3.8
LH1644	BL844	19.05	4 × 4	24.13	4.09	9.54	37.9	169	214.6	4.3
LH1646	BL846		4 × 6				46.18	169	214.6	5.4
LH1666	BL866		6 × 6				54.46	253.6	324.5	6.5
LH1688	BL888		8 × 8				17.02	338.1	432.7	8.6
LH2022	BL1022		2 × 2				25.37	115.6	146.8	3.4
LH2023	BL1023		2 × 3				30.33	115.6	146.8	4.3
LH2034	BL1034		3 × 4				40.23	182.4	231.6	6
LH2044	BL1044	25.4	4 × 4	30.18	4.9	11.11	45.19	231.3	291.4	6.9
LH2046	BL1046		4 × 6				55.09	231.3	291.4	8.6
LH2066	BL1066		6 × 6				65	347	430.3	10.3
LH2088	BL1088		8 × 8				84.81	462.6	555.1	13.8
