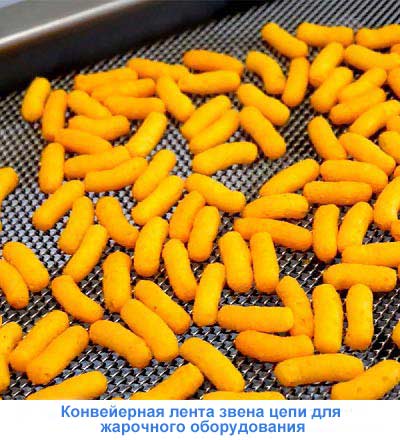

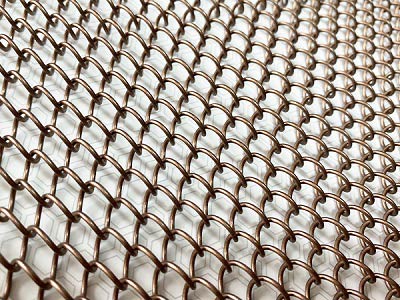

Конвейерная лента звена цепи, также называемая лентой из проволочной сетки или обычной сеткой. Ремень Chain Link отличается упрощенной конструкцией, в которой последовательные спиральные витки переплетаются, образуя открытую сетку. Звено цепи может поставляться с краями с перегибами или сваркой. Благодаря простой, но функциональной конструкции ленты, лента с цепным звеном PFM Screen предлагает конечным пользователям экономичное и легкое решение для конвейерных систем с низкой нагрузкой, подходящее для легких режимов сушки и охлаждения.
Конвейерная лента звена цепи состоит из переплетенной последовательно спиральной проволоки, которая выглядит как ограждение звена цепи. Эта универсальная конвейерная лента представляет собой простейшую проволочную ленту, но функциональна и экономична при транспортировке легких грузов. Благодаря большой открытой площади, цепной ремень становится идеальным выбором для сушки, охлаждения и обогрева, где энергоэффективность является наиболее важной.
Легкие ленты из проволочной сетки состоят из сегментов ленты, соединенных с помощью соединительных стержней. Отдельные элементы состоят из чередующихся правой и левой круглых проволочных спиралей плоской овальной или круглой формы. Кромки пояса из проволочной сетки доступны в сварном или гнутом исполнении.
Different from balanced weave belt consisting of alternating left-hand and right-hand spiral coils chain link conveyor belting is constructed by unidirectional coils. For a friction driven belt, the belt features alternating sections of left-hand then right-hand. To counteract the tracking issues caused by the unidirectional coil pattern, cross rods are inserted across the belts - one is right-hand woven and the other is right-hand woven.В отличие от ленты со сбалансированным переплетением, состоящей из чередующихся левых и правых спиральных бухт, конвейерная лента состоит из однонаправленных витков. Для ремня с фрикционным приводом в нем есть чередующиеся участки левого и правого. Чтобы противодействовать проблемам слежения, вызванным однонаправленным рисунком катушки, поперечные стержни вставлены поперек ремней - один тканый справа, а другой - тканый справа.
Особенности конвейерной ленты звена цепи
Простая конструкция. Он состоит из нескольких спиральных витков. Подходит для легких режимов сушки и охлаждения.
Экономичный. Экономичное и легкое решение для транспортировки небольших грузов. Простая конструкция делает его более экономичным по сравнению с другими типами конвейерной ленты.

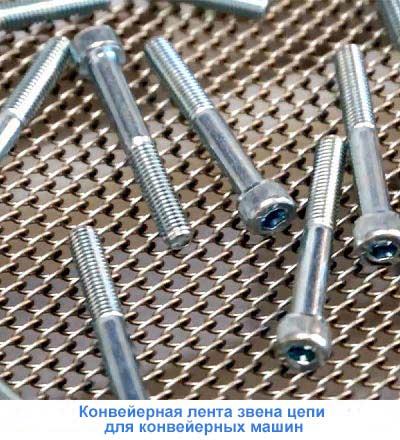

Функциональный. Конвейерная лента с цепным звеном предназначена для подъема и транспортировки легких продуктов.
Другой край. На ваш выбор мы можем поставить сварную кромку или кромку с фалангой.
Имеются перегородки. К конвейерной ленте могут быть добавлены боковые и центральные перегородки. Перегородки могут предотвратить падение продуктов на землю. Это также полезно для сортировки и транспортировки.
Привод звена цепи. Схема привода звена цепи может обеспечить плавную и высокоэффективную работу.
Типы ремней

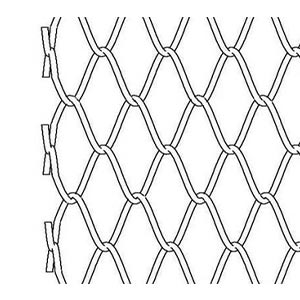

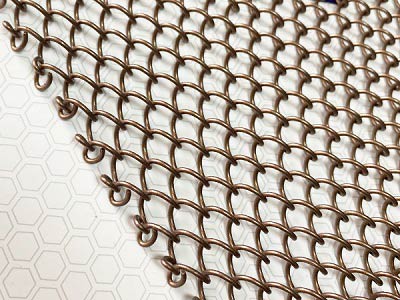

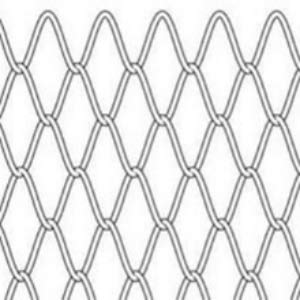

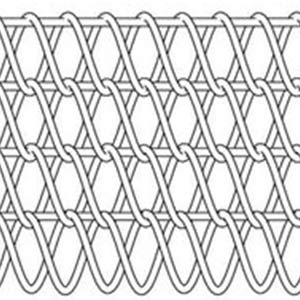

Ремень звено цепи без усиленного стержня

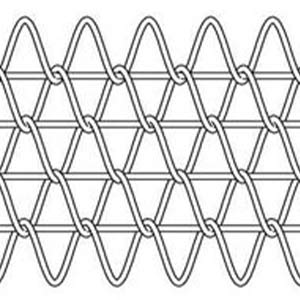

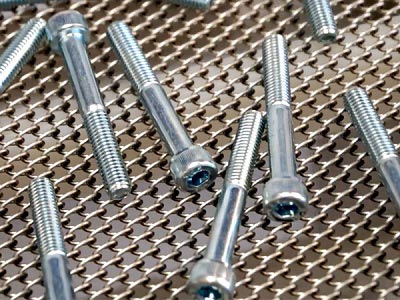

Ремень из звеньев цепи с усиленным стержнем
Ремень, армированный стержнем, более прочен, чем обычный цепной ремень, благодаря поперечным стержням через соединяющиеся спиральные провода. Стержни не только повышают прочность ленты, но и делают ее устойчивой во время транспортировки.
Цепной ремень с двойным звеном и усиленным стержнем
Помимо стандартного ремня цепи, армированного стержнями, существует также дуплексный ремень связи с усилением стержня, который имеет двойную переплетенную спиральную проволоку. Цепной ремень дуплексной версии имеет меньшую открытую площадь и большую прочность. По сравнению с универсальным цепным ремнем, цепной ремень, армированный стержнем, имеет более широкое применение из-за его относительно высокой нагрузочной способности, открытой площади и экономической стоимости.
Доступность Edge
Chain link conveyor belt are available in different edge styles including welded, knuckled and chained. Other special edge finish is available on request.Конвейерная лента с цепным звеном доступна с различными типами кромок, включая сварные, с перегибами и цепями. Другая специальная обработка кромок доступна по запросу.
Сварной край
По краям ремня проволока катушки соединяется петлей и сваривается. Это наиболее распространенная и экономичная обработка кромок. Этот тип отделки кромок позволяет получить относительно гладкую отделку кромки ремня и является наиболее экономичной версией этого типа ремня.

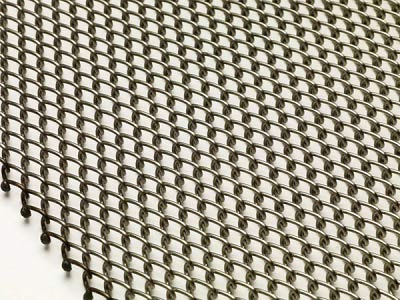

Остроконечный край
Конец каждой проволоки катушки загибается обратно в U-образную форму и затем сцепляется с соседней катушкой. Затем U-образная форма надежно закрывается, образуя постоянную связь со следующей катушкой. Это образование также обеспечивает большую гибкость краев ремня и сводит к минимуму накопление напряжения в этих местах.

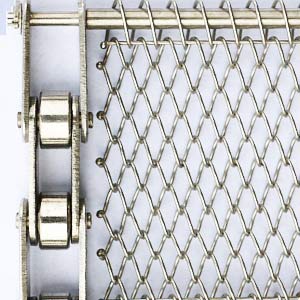

Цепной край
Наряду с отделкой кромок сетки эти сетки могут приводиться в движение боковыми цепями с использованием поперечных стержней, которые проходят через катушки сетки, а затем через цепи на кромках сетки.
Наличие материалов
|
Материал
|
Максимальная рабочая температура проволоки °C
|
|
Углеродистая сталь
|
550
|
|
Гальванизированная низкоуглеродистая сталь
|
400
|
|
Хром-молибден (3% хрома)
|
700
|
|
304 нержавеющая сталь
|
750
|
|
321 нержавеющая сталь
|
750
|
|
Нержавеющая сталь 316
|
800
|
|
Нержавеющая сталь 316L
|
800
|
|
314 нержавеющая сталь
|
1120
|
|
37/18 Никель Хром
|
1120
|
|
Никель-Хром 80/20
|
1150
|
|
Инконель 600
|
1150
|
|
Инконель 601
|
1150
|
Характеристики

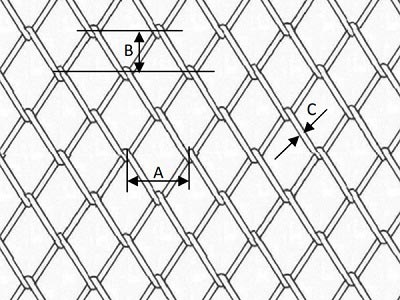

Технические характеристики звена цепи без армированного стержня
These are designed to suit the customer requirements but in general are available in lateral coil wire pitches varying from 5.08mm to 25.4mm, combined with a variety of wire diameters and longitudinal pitches to suit the application.Они разработаны в соответствии с требованиями заказчика, но, как правило, доступны с шагом поперечной катушки проволоки от 5,08 мм до 25,4 мм, в сочетании с различными диаметрами проволоки и продольными шагами в зависимости от применения.
A: боковой шаг катушки (мм) B: продольный шаг катушки (мм) C: диаметр проволоки (мм)

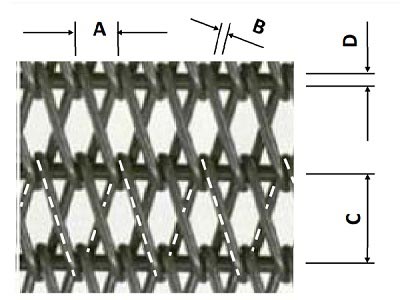

Технические характеристики звена цепи с усиленным стержнем
A: Боковой шаг катушки (мм) B: Диаметр проволоки катушки (мм)
C: Шаг продольной поперечной проволоки (мм) D: Диаметр поперечной проволоки (мм)
|
Технические характеристики звена цепи с усиленным стержнем
|
|
Боковой шаг катушки (мм)
|
Диаметр проволоки катушки (мм)
|
Шаг продольной поперечной проволоки (мм)
|
Диаметр поперечной проволоки (мм)
|
|
16.93/15.24
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
ПРИМЕЧАНИЕ. Если вы не можете найти подходящий размер, доступны специальные спецификации.
|

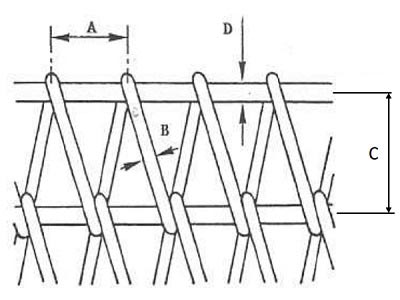

Характеристики цепного ремня с двойным звеном и армированным стержнем
A: Боковой шаг катушки (мм) B: Диаметр проволоки катушки (мм)
C: Шаг продольной поперечной проволоки (мм) D: Диаметр поперечной проволоки (мм)
|
Характеристики цепного ремня с двойным звеном и армированным стержнем
|
|
Боковой шаг катушки (мм)
|
Диаметр проволоки катушки (мм)
|
Шаг продольной поперечной проволоки (мм)
|
Диаметр поперечной проволоки (мм)
|
|
8.47
|
2.03
|
16.93/19.05
|
2.64
|
|
2.64
|
2.95
|
|
2.95
|
3.25
|
|
3.25
|
4.06
|
|
5.08
|
2.03
|
10.16
|
2.64
|
|
ПРИМЕЧАНИЕ. Если вы не можете найти подходящий размер, доступны специальные спецификации.
|
